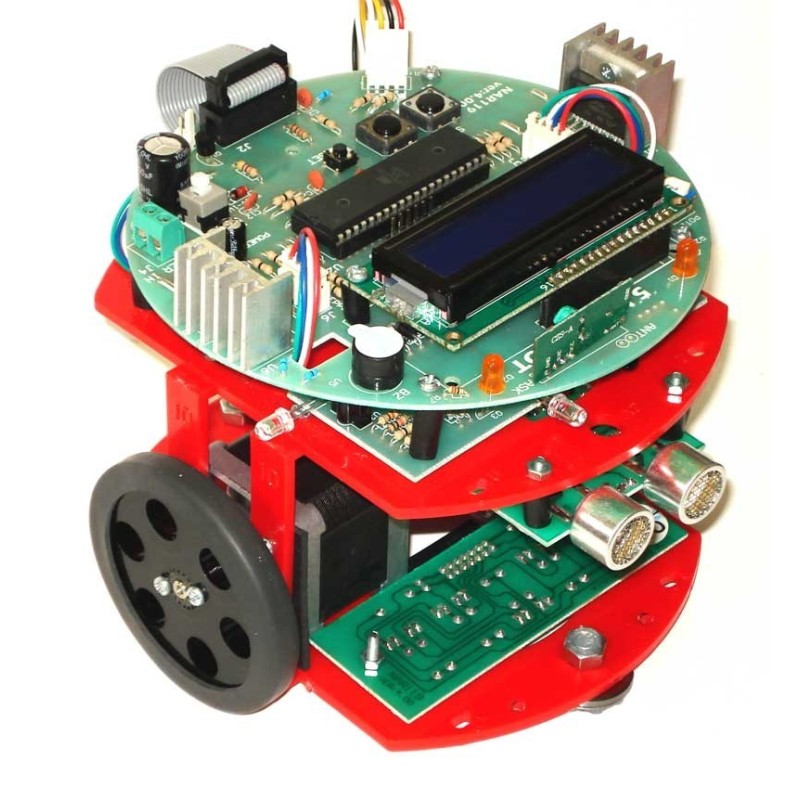

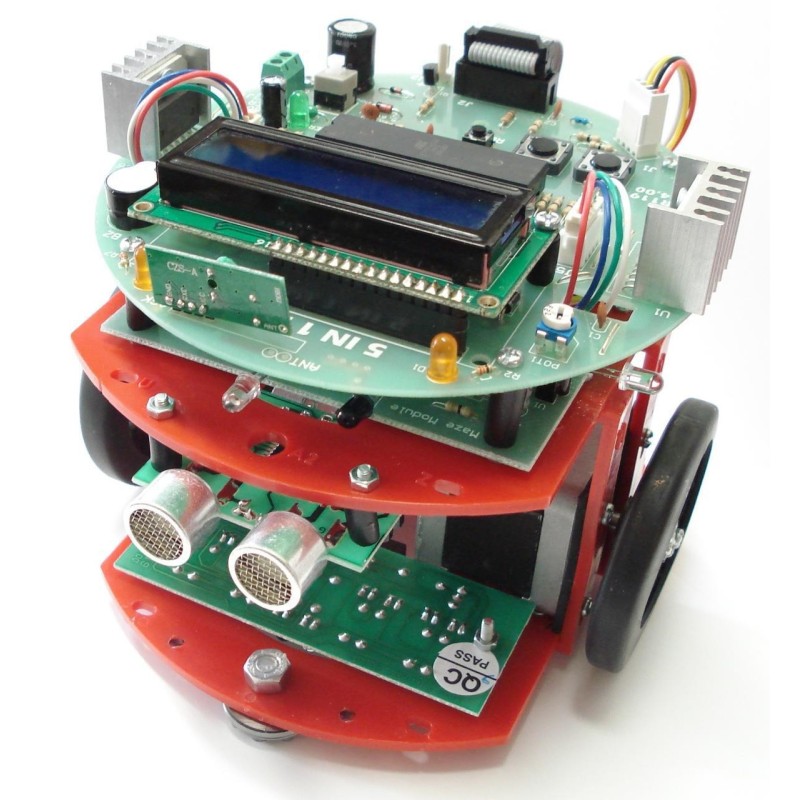

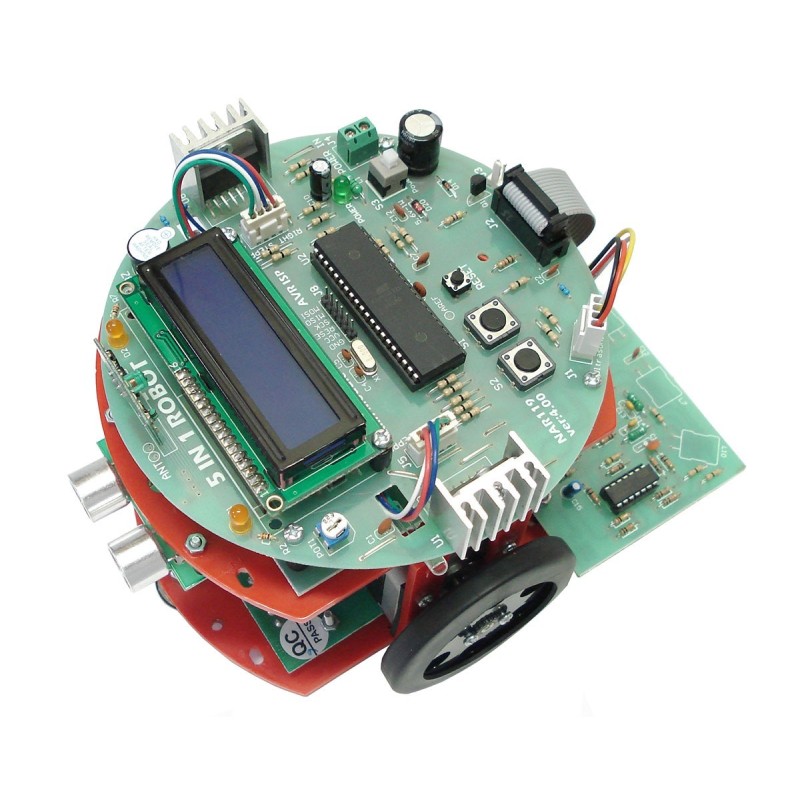

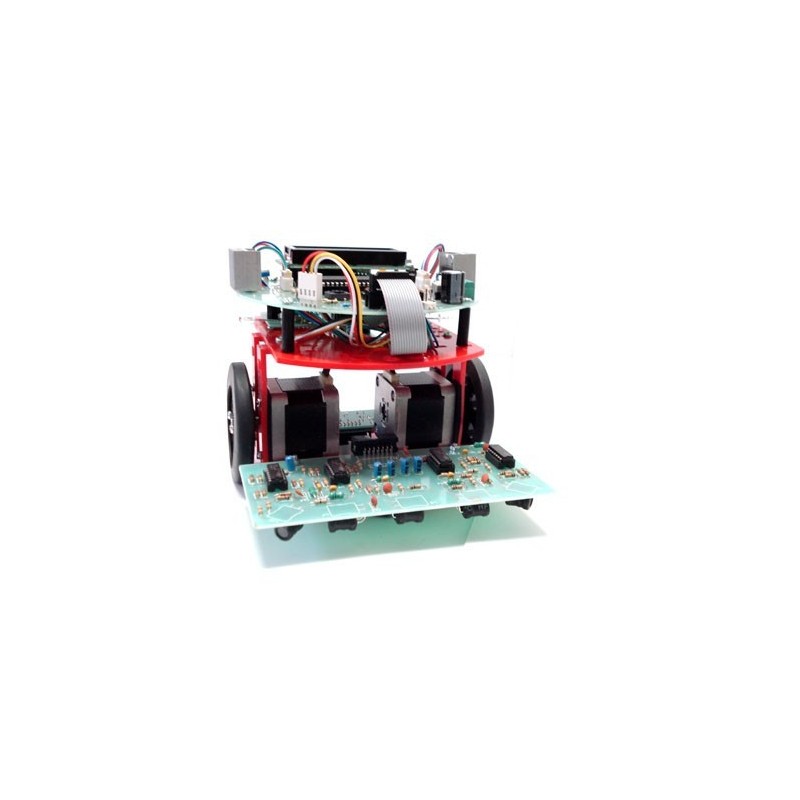

پنج ربات دریک ربات (ماز - مسیریاب - آتش نشان - تعقیب سیم حامل جریان - کنترل بی سیم) مدل NAR 119
مرجع: 119
ربات NAR119 یک ربات با 5 کاربرد ویژه می باشد.
این ربات دارای دو موتور پله ای پر قدرت و سنسورهای مختلف می باشد با تعویض یک سنسور کارکرد و قابلیت سنسور جدید پدیدار خواهد گردید.
معرفی محصول
ربات NAR119 یک ربات با 5 کاربرد ویژه می باشد.
این ربات دارای دو موتور پله ای پر قدرت و سنسورهای مختلف می باشد با تعویض یک سنسور کارکرد و قابلیت سنسور جدید پدیدار خواهد گردید.
در عصر کنونی که آن را تکنولوژی و ارتباطات میدانند ربات ها نقش مهمی را ایفا می کنند، عناصری هوشمند و پر کاربرد که بدون کمترین توقعی نیاز های شمارا برآورده می سازند ، آسایش را به شما هدیه میدهند و کارهایی را برای شما انجام می دهند که یا برای انسان ها مخاطره آمیز است مانند کار رباتها در کارخانه های ریخته گری ، و یا انجام آنها برای انسانها بسیار وقت گیر و خسته کننده است و اغلب خالی از خطا هم نیست را با دقت و سرعت بسیار بالا انجام می دهند . اکنون نیاز به این عنصر کارآمد و حیاتی در چرخ صنعت کشور عزیز اسلامی مان بیش از پیش به چشم می آید .
شرکت نوآوران الکترونیک با در نظر گرفتن این نیاز کنونی صنعت کشور و برای بالا بردن سطح علمی و عملی دانشجویان و دانش آموزان عزیزمان و همچنین علاقه مندان به فراگیری علوم ربوتیک ، اقدام به طراحی و تولید ربات های آموزشی نموده است .
هدف اولیه ربات ها ، تعقیب و حرکت ربات با هدف تعیین شده شما میباشد و این خود به معنای گام اول در ساخت یک سیستم فرمان پذیر است. ربات ها در نوع پیشرفته تر خود کاربردهای فراوانی در صنعت دارند مانند رباتهایی که مسئولیت جابجایی اجناس را از محل تولید به انبار در کارخانه های بزرگ را بر عهده دارند .
این ربات با قابلیت ویژه و استثنایی زیر دارای پنج عملکرد اصلی می باشد:
1- ربات حل ماز
2- ربات مسیریاب بسیار دقیق
3- ربات آتش یاب و محار کننده آتش (آتش نشان)
4- ربات تعقیب سیم حامل جریان
5- ربات کنترل کننده شونده از طریق پورت USB کامپیوتر به صورت بی سیم(ASK/FSK)
قابلیت ها
- مجهز به میکروکنترلر قدرتمند ATMEGA32
- نمایشگر LCD کاراکتری 16*2
- دوعدد موتور پله ای (Stepper Motor) به همراه کنترلر L298
- بی زر به منظور پخش پیام های ربات
- دو عدد نمایشگر LED
- ماژول ASK/FSK جهت کنترل بی سیم ربات توسط پورت USB کامپیوتر
- سنسور التراسونیک جهت اندازه گیری فاصله ربات با اشیا
- سنسور IR جهت تعقیب خط
- ماژول های گیرنده IR جهت استفاده در حل ماز
- سنسورهای القایی جهت تعقیب سیم حامل جریان
- سنسور آتش یاب جهت پیدا کردن آتش
- خروجی بافر شده برای روشن کردن مخزن اطفاء حریق و یا روشن کردن FAN
- نرم افزار ویژه جهت کنترل ربات از طریق پورت USB کامپیوتر
کلیپ های کارکرد ربات
در صورت عدم نمایش ویدیو زیر، باید نرم افزار Adobe Flash Player را بر روی سیستم خود نصب نمایید.
این نرم افزار از مسیر زیر هم قابل دسترسی می باشد :
https://p30download.ir/fa/entry/227
کلیپ های کارکرد ربات
https://p30download.ir/fa/entry/227
کلیپ های کارکرد ربات
مشخصات فیزیکی محصول
ابعاد برد اصلی : طول 15 سانتی متر * عرض 15 سانتی متر
جنس برد : فایبر گلاس
جنس قاب ربات : ABS (مقاوم در برابر شکستن)
نوع موتورها : استپرموتور
محتویات CD محصول
User Manual
Robot Schematic
Codevision AVR Compiler
Bascom AVR Compiler
Robot PC Control Sotware
USB Driver
Datasheets
Electronic Softwares
Utilities programs
autorun.exe
محتویات جعبه محصول

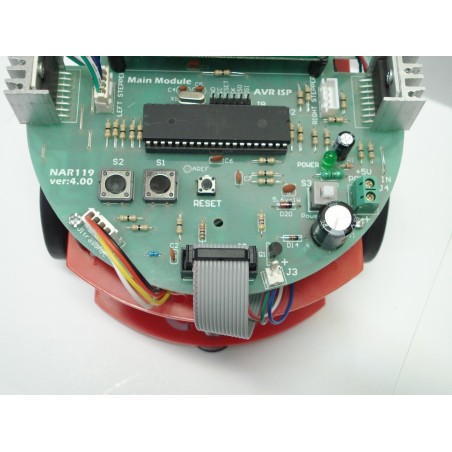

- برد اصلی ربات (مونتاژ شده و تست شده)

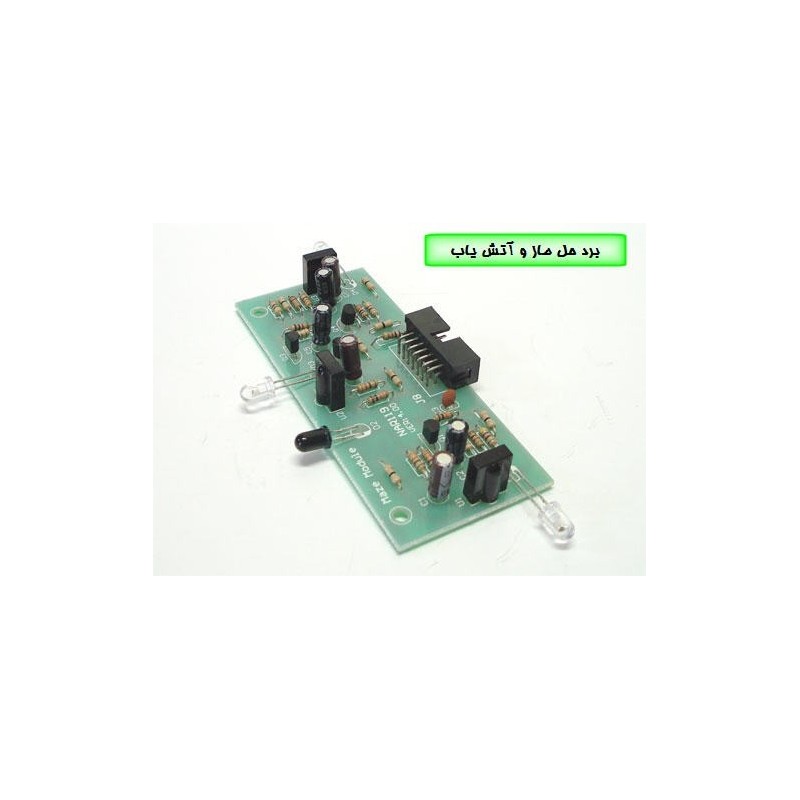

- برد حل ماز (مونتاژ شده و تست شده)

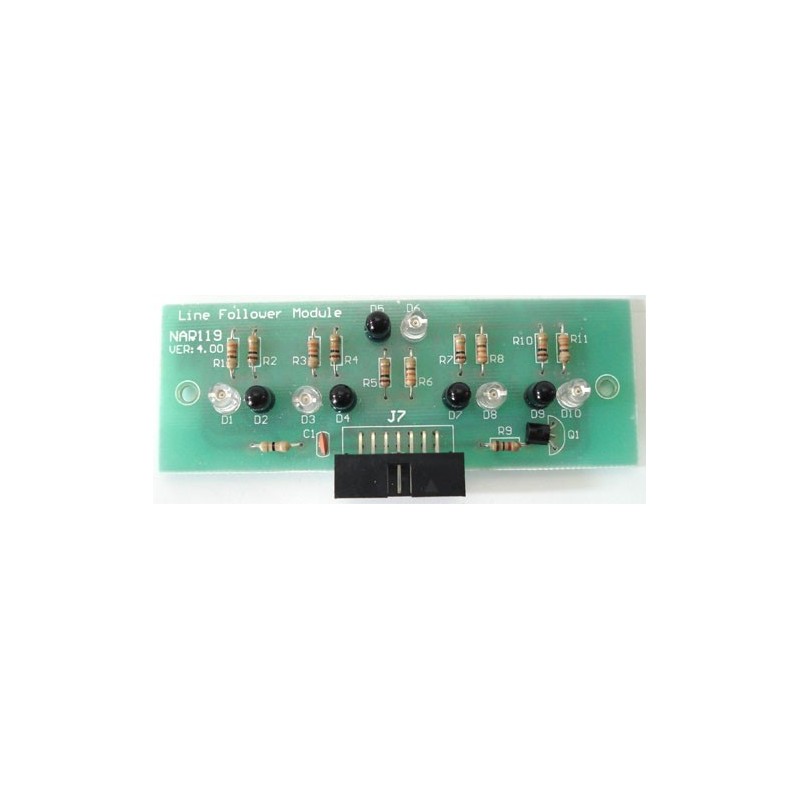

- برد تعقیب خط (مونتاژ شده و تست شده)
- برد تعقیب سیم حامل جریان (مونتاژ شده و تست شده)

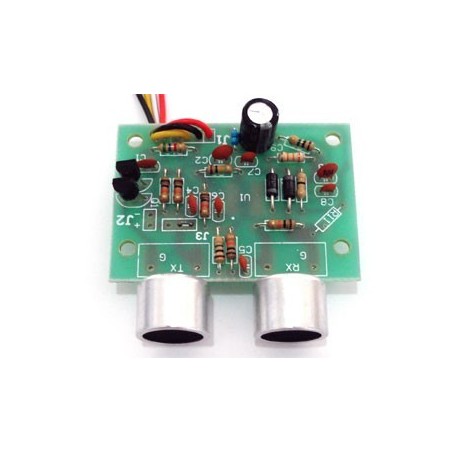

- برد آلتراسونیک (مونتاژ شده و تست شده)
- برد ارتباط با کامپیوتر (مونتاژ شده و تست شده)
- برد تعقیب سیم حامل جریان (مونتاژ شده و تست شده)
- برد فرستنده تعقیب سیم حامل جریان (مونتاژ شده و تست شده)
- نمایشگر LCD 2*16 کاراکتری
- پیچ و مهره فلزی جهت اتصال قطعات بدنه ربات به یکدیگر
- دو عدد استپر موتور
- دو عدد چرخ
- دو عدد چرخ هرز گرد
- کابل رابط بین برد ها
- کابل رابط USB
- قاب ربات شامل 26 قطعه پلاستیکی از جنس ABS (مقاوم در برابر شکستن)
- سی دی نرم افزارها و تصاویر آموزشی به همراه فایل راهنمای محصول (PDF)
- کارت گارانتی
پشتیبانی و خدمات پس از فروش
به منظور دانلود دفترچه راهنما، درایورهای محصول و نرم افزارهای مرتبط می توانید به خط پشتیبانی در برنامه تلگرام پیام دهید :
0919-9653184
| برند | مرجع |
|---|---|
|
119 |
| جدول اطلاعات | مقادیر |
|---|---|
| کاربرد | رباتیک |
| مدل یا خانواده پردازنده | میکروکنترلر ATMEGA32 (AVR) |
| تعداد مدل های کاری | پنج |
| مدل های کاری | 1- ربات حل ماز 2- ربات مسیریاب بسیار دقیق 3- ربات آتش یاب و محار کننده آتش (آتش نشان) 4- ربات تعقیب سیم حامل جریان 5- ربات کنترل کننده شونده از طریق پورت USB کامپیوتر به صورت بی سیم(ASK/FSK) |
| تعداد و نوع سنسورها | 24 سنسور در کل ربات سنسور التراسونیک جهت اندازه گیری فاصله ربات با اشیا سنسور IR جهت تعقیب خط ماژول های گیرنده IR جهت استفاده در حل ماز سنسورهای القایی جهت تعقیب سیم حامل جریان سنسور آتش یاب جهت پیدا کردن آتش |
| نوع ارتباط با کامپیوتر | پورت USB |
| نمایشگر/نمایشگرها | LCD کاراکتری 16*2 |
| نوع موتور | دوعدد موتور پله ای (Stepper Motor) به همراه کنترلر L298 |
| نوع خروجی ها | خروجی بافر شده برای روشن کردن مخزن اطفاء حریق و یا روشن کردن FAN |
| منبع تغذیه | 5 ولت DC |
| قاب | از نوع پلاستیکی |
| ارتفاع | 15 |
| طول | 15 |
| عرض | 15 |
| بسته بندی | کارتن مقوایی |
