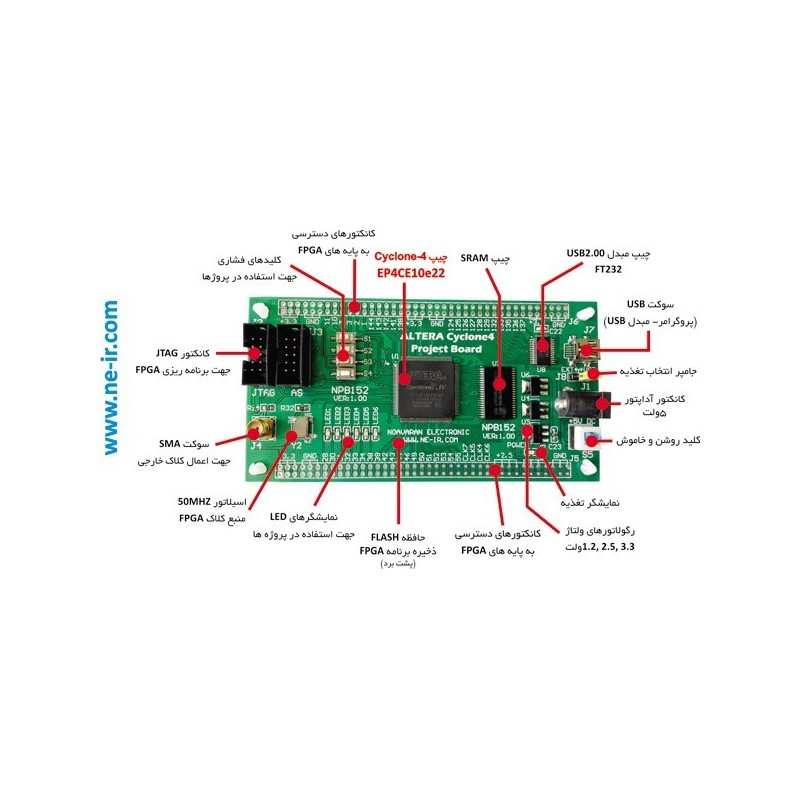

برد پروژه FPGA های EP4CE22) ALTERA) از سری Cyclone4 مدل NPB152
برد پروژه FPGA های EP4CE22) ALTERA) از سری Cyclone4 مدل NPB152
برد پروژه FPGA های EP4CE22) ALTERA) از سری Cyclone4 مدل NPB152
برد پروژه FPGA های EP4CE22) ALTERA) از سری Cyclone4 مدل NPB152

برد پروژه FPGA های EP4CE22) ALTERA) از سری Cyclone4 مدل NPB152

مرجع: 152

این برد بر مبنای چیپ  EP4CE10e22 با پکیج 144 پایه طراحی شده و دارای پروگرامر USB با قابلیت کارکرد مستقیم در نرم افزار QUARTUS می باشد. امکانات و تجهیزات قرار داده شده بر روی برد، این امکان را به کاربر می دهد که طیف وسیعی از کابردها را پوشش دهد. پورت USB سرعت بالا، حافظه SRAM سرعت بالا، حافظه FLASH ، اسیلاتور و ... همگی از امکانات برتر این برد می باشد.


19,500000 تومان

تعداد:

معرفی محصول

این برد بر مبنای چیپ  EP4CE10e22 با پکیج 144 پایه طراحی شده و دارای پروگرامر USB با قابلیت کارکرد مستقیم در نرم افزار QUARTUS می باشد. امکانات و تجهیزات قرار داده شده بر روی برد، این امکان را به کاربر می دهد که طیف وسیعی از کابردها را پوشش دهد. پورت USB سرعت بالا، حافظه SRAM سرعت بالا، حافظه FLASH ، اسیلاتور و ... همگی از امکانات برتر این برد می باشد.

مزایای رقابتی محصول :
پروگرامر USB با قابلیت کارکرد مستقیم در نرم افزار QUARTUS یک قابلیت برتر برای این برد بوده که هیچ برد مشابه ای دارای آن نمی باشد. ضمنا این محصول دارای راهنمای کاملا فارسی بوده و درون DVD همراه آن آخرین نسخه نرم افزار QUARTUS و دیگر نرم افزار های کاربردی برای چیپ های FPGA قرار داده شده است.

قابلیت ها

  • چیپ ALTERA Cyclone-4   EP4CE10e22
  • حافظه Flash به شماره EPCS4 جهت ذخیره برنامه FPGA
  • حافظهSRAM  سرعت بالا آسنکرون به ظرفیت 256K به شماره IS61LV25616
  • مبدل USB 2.0 با سرعت 10MB/s
  • دسترسی به تمامی پایه های FPGA
  • شش عدد نمایشگر LED
  • چهار عدد کلید فشاری همه منظوره
  • اسیلاتور 50MHZ بر روی برد
  • سوکت SMA جهت اعمال کلاک خارجی
  • کلید برنامه ریزی به همراه نمایشگر اتمام برنامه ریزی (DONE)
  • مدار راه اندازی مجدد (RESET)
  • کانکتورJTAG جهت برنامه ریزی FPGA
  • پروگرامر USB با قابلیت کارکرد مستقیم در نرم افزار QUARTUS
  • امکان استفاده از پروگرامر به عنوان یک پروگرامر مستقل
  • رگولاتورهای 1.2  و 2.5 و 3.3 ولت بر روی برد
  • ورودی 5 ولت رگوله شده به همراه کلید POWER
  • به همراه نرم افزار QUARTUS ونرم افزار های کاربردی FPGA

سورس کد های همراه برد آموزشی

در DVD همراه محصول چند پروژه نمونه به زبان VHDL و Verilog موجود می باشد.

مشخصات فیزیکی محصول

ابعاد برد : طول 12 سانتی متر * عرض 6.5 سانتی متر
جنس برد : فایبر گلاس
قاب : ندارد

محتویات DVD محصول

AdsALTERA Quartus
Datasheets
Electronic Softwares
Manual
Sample Project
Utilities programs
autorun.exe

محتویات جعبه محصول

  • برد پروژه
  • پروگرامر USB
  • کابل رابط USB
  • دی وی دی نرم افزارها به همراه فایل راهنمای محصول (PDF)
  • کارت گارانتی

پشتیبانی و خدمات پس از فروش

به منظور دانلود دفترچه راهنما، درایورهای محصول و نرم افزارهای مرتبط می توانید به خط پشتیبانی در برنامه تلگرام پیام دهید :

0919-9653184

برند مرجع
152
جدول اطلاعات مقادیر
کاربرد آموزش و آزمایش
مدل یا خانواده پردازنده ALTERA Cyclone-4 EP4CE10e22
برنامه نمونه/سورس کد چند پروژه نمونه به زبان VHDL و Verilog
نوع خروجی ها سوکت JTAG ده پایه استاندارد
منبع تغذیه تغذیه از دو طریق پورت USB و یا آداپتور 5 ولت
قاب ندارد
طول 12
عرض 6.5
بسته بندی کارتن مقوایی
