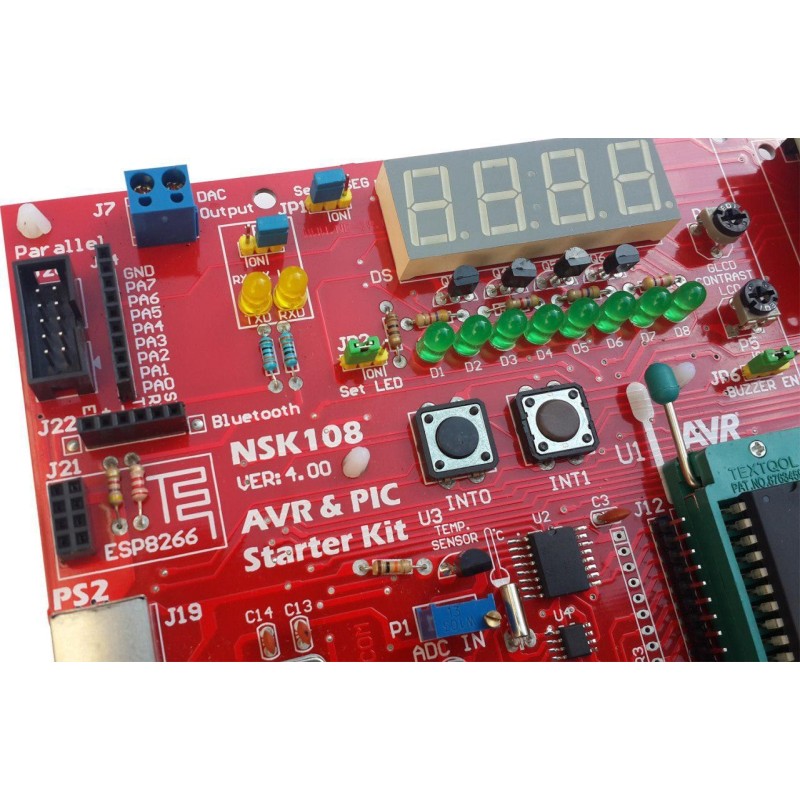

برد آموزشی میکروکنترلرهای AVR , PIC , MCS-51 و PC Interface کد NSK108

مرجع: 108

برد آموزشی NSK108 یک برد آموزشی جهت استفاده دانشگاه ها ، دانشجویان ، دانش آموزان و تمامی علاقه مندان به الکترونیک و فراگیری کار با میکرو کنترلر ها می باشد. امکان کار با سه خانواده میکروکنترلر متفاوت ; MCS-51  + AVR  + PIC  .


19,900000 تومان

تعداد:

معرفی محصول

برد آموزشي NSK108 يک برد آموزشي جهت استفاده دانشگاه ها ، دانشجويان ، دانش آموزان و تمامي علاقه مندان به الکترونيک و فراگيری کار با ميکروکنترلرها مي باشد .کارايي های بالا و قابليت های ويژه اين محصول آن را از تمامي نمونه های مشابه خود متمايز ساخته است . از جمله اين تمايزها مي توان به دسترسي و کار با تمامي پورت های کامپيوتر USB,Serial, PS2,Parallel و کار با نمايشگرها (GLCD,LCD,7.Seg,LED) و مدار پروگرامر USB براي هر دو نوع ميکروکنترلر اشاره نمود. در نسخه جدید محصول، امکان کار با پورت شبکه بی سیم و سیم دار، بلوتوس، ارتباط بی سیم و همچنین امکان انتخاب تغذیه برد بین 3.3 و 5 ولت به توانایی برد اضافه شده است. برای تمامي بخش های برد برنامه نمونه به زبان C یا Basic برروی سي دی موجود مي باشد. غير از برنامه های سورس که به زبان های C یا Basic  ارائه شده ، نرم افزارهای کار با پورت های کامپيوتر که توسط خود شرکت طراحي شده است در سي دی محصول موجود مي باشد. اين نرم افزار ها به شما اين امکان را مي دهد که با تنظيم تمامي مشخصات پورت مورد نظر اطلاعات را از روی آن خوانده و يا روی آن قرار دهيد. اين تمايزها و قابليت های بسيار خوب و بالا باعث شده تا اکثر دانشگاه ها و موسسات آموزشي ، آزمايشگاه های خود را با اين برد تجهيز بنمايند .محتويات سي دی های محصول شامل آخرين نسخه کامپايلر ها و نرم افزار های کاربردی مي باشد. کامپايلرهای ,Bascom 8051 ,Bascom AVR ,Code Vision AVR و نرم افزار های کاربردی Pspice , Protel , Proteus از جمله محتويات اين سي دی ها مي باشد. متعلقات اين محصول شامل ميکروکنترلر  ATMEGA32،نمايشگر LCD ، کابل های رابط USB و سريال ، آداپتور تغذيه و سي دی های محصول مي باشد.

مزايای رقابتي محصول :
این برد آموزشی  دارای  زيف سوکت بوده که تعویض میکروکنترلر را بسیار آسان می نماید. همچنین بر روی برد پروگرامر سوکت ISP قرار داده شده و داخل بسته آن کابل ISP هم وجود دارد تا در صورت نیاز به برنامه ریزی میکروکنترلر خود در داخل مدارتان از آن استفاده نمایید.  ضمنا این محصول دارای راهنمای کاملا فارسي است. سی دی محصول شامل مثال هایی به زبان های C  یاBasic  جهت کار با بخش های مختلف برد به همراه توضیحات تحت نرم افزارهای کدویژن و بسکام و همچنین فایل راهنمای محصول شامل شماتیک و توضیح  بخش های مختلف برد و شرح مثال ها می باشد.
میکروهای که بر روی این برد قابلیت کار را دارند :
ATMEGA32A
ATMEGA8A*
ATMEGA328A*
ATMEGA128A*
ATtiny13-15*
PIC16F877A*
PIC18F4520*
AT89S5x*
* برای کار با موارد ستاره دار، باید برد آداپتور تهیه نمود.

قابلیت ها

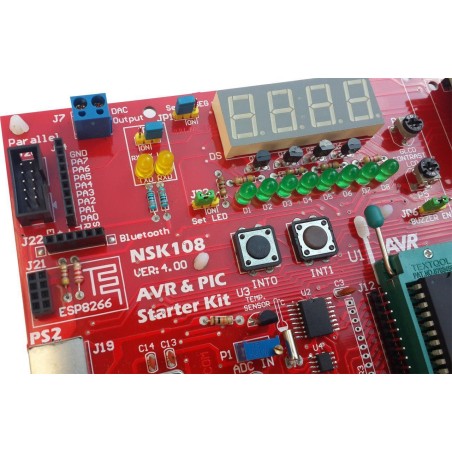

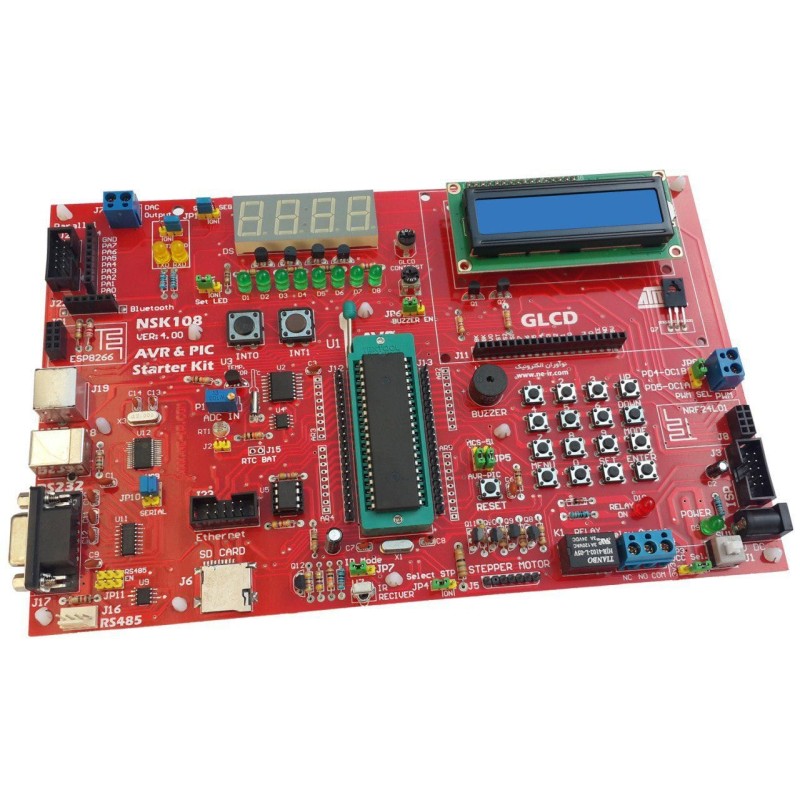

  • مجهز به ميکروکنترلر ATMEGA32
  • امکان کار با میکروهای 40 پایه مانند Mega32-16 و ... بر روی برد اصلی
  • مجهز به زيف سوکت به منظور تعويض آسان ميکروکنترلر

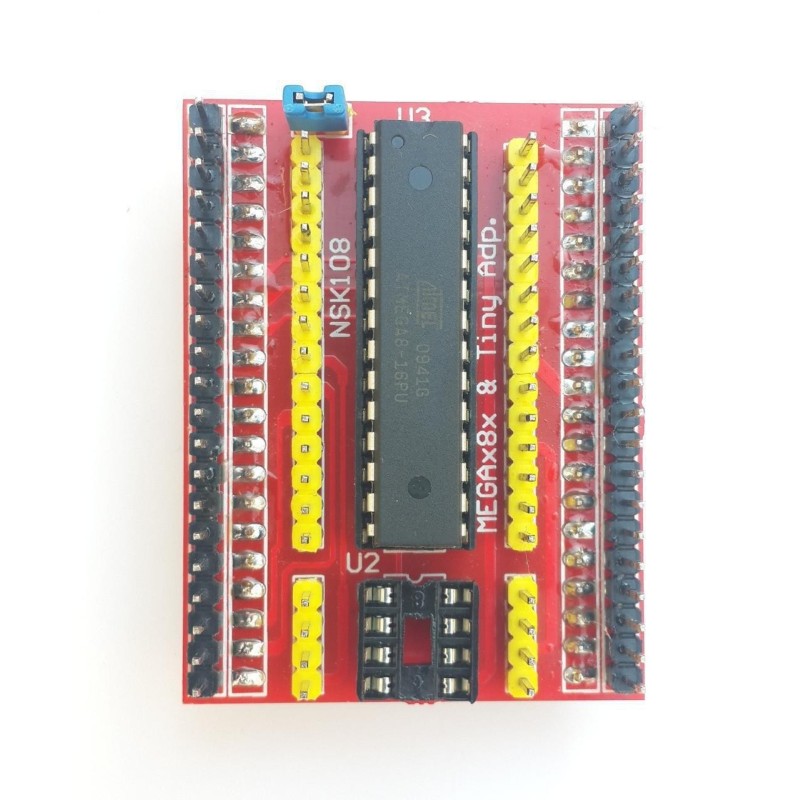

  • مجهز به برد کمکی جهت کار با میکروهای 28 پایه مانند Mega8-328-48-88 و...
  • مجهز به برد کمکی جهت کار با میکروهای 8 پایه مانند Tiny13-15 و ...

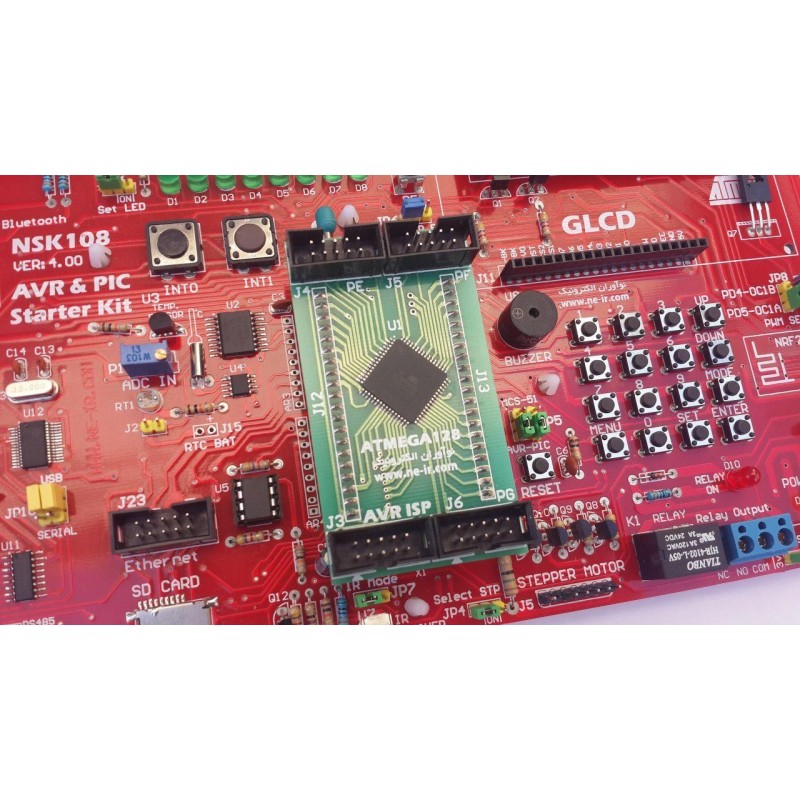

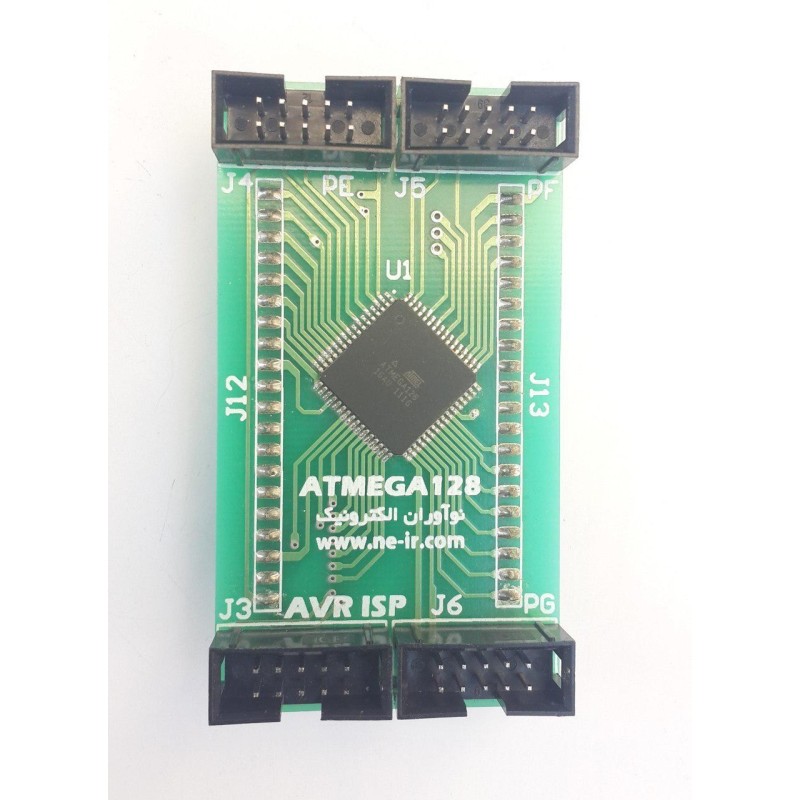

  • امکان اتصال ماژو های ATMEGA128 و PIC16F877 و 8051 (اختياري)
  • کانکتور مخصوص ماژول ارتباط بی سیم برد بالا مدل NRF24L01
  • کانکتور مخصوص ماژول ارتباط بلوتوس مدل HC-05
  • کانکتور مخصوص ماژول برد شبکه سیم دار (Ethernet) RJ45
  • کانکتور مخصوص ماژول شبکه بی سیم (WIFI) مدل ESP8266
  • پورت USB به همراه نمايشگر های RXD و TXD
  • پورت سريال (RS232) به همراه نمايشگرهای RXD و TXD
  • پورت سريال RS485 جهت ارسال اطلاعات در فواصل طولانی
  • پورت PS2  ( کي برد و ماوس کامپيوتر)
  • امکان اتصال به پورت پارالل (موازی)

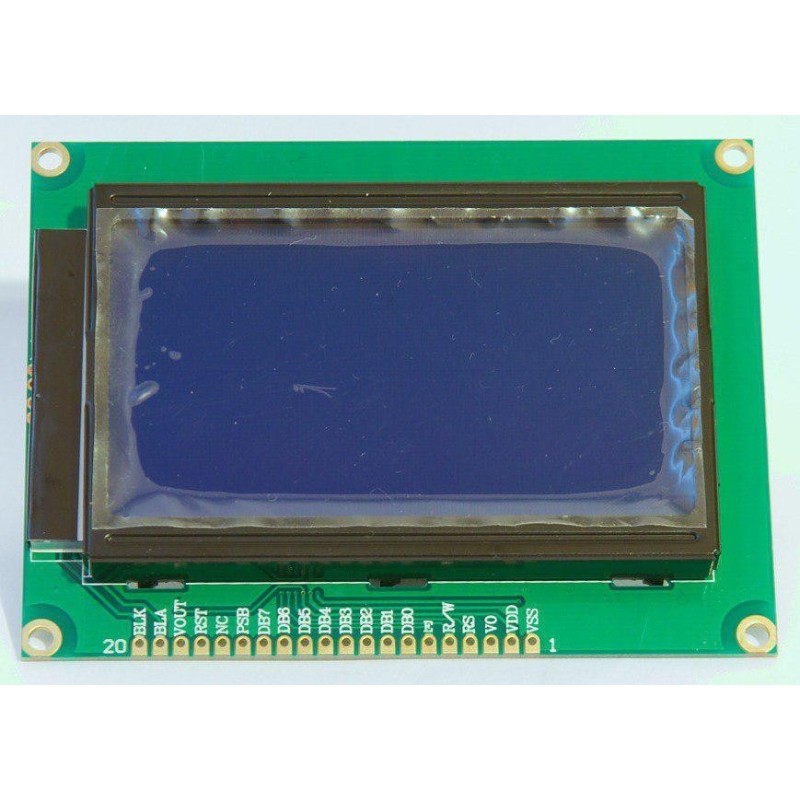

  • سوکت نمايشگر GLCD گرافيکي 64*128
  • سوکت نمايشگر LCD کاراکتری 2*16  به همراه خود نمایشگر
  • نمايشگر 7.Segment چهار رقمي (مالتي پلکس)
  • هشت عدد نمايشگر LED
  • سنسور دماي LM335

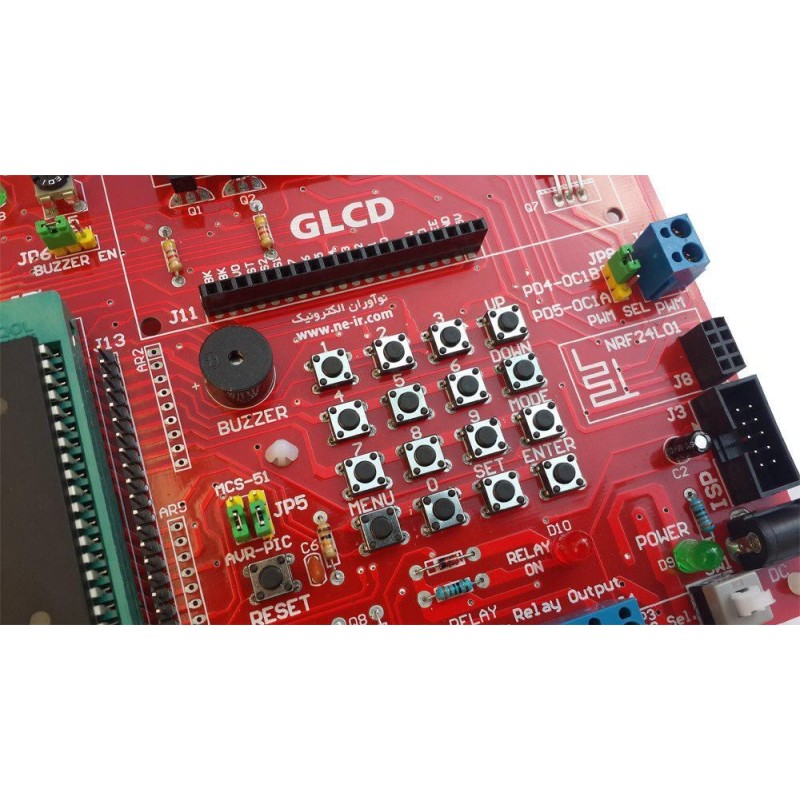

  • صفحه کليد 4*4 (ماتريسي) و دو عدد کليد وقفه  (Interrupt)
  • سوکت کارت حافظه uSD
  • حافظه EEPROM مدل 24C04
  • آي سی ساعت (RTC) مدل DS1307 با امکان نصب باتری پشتیبان

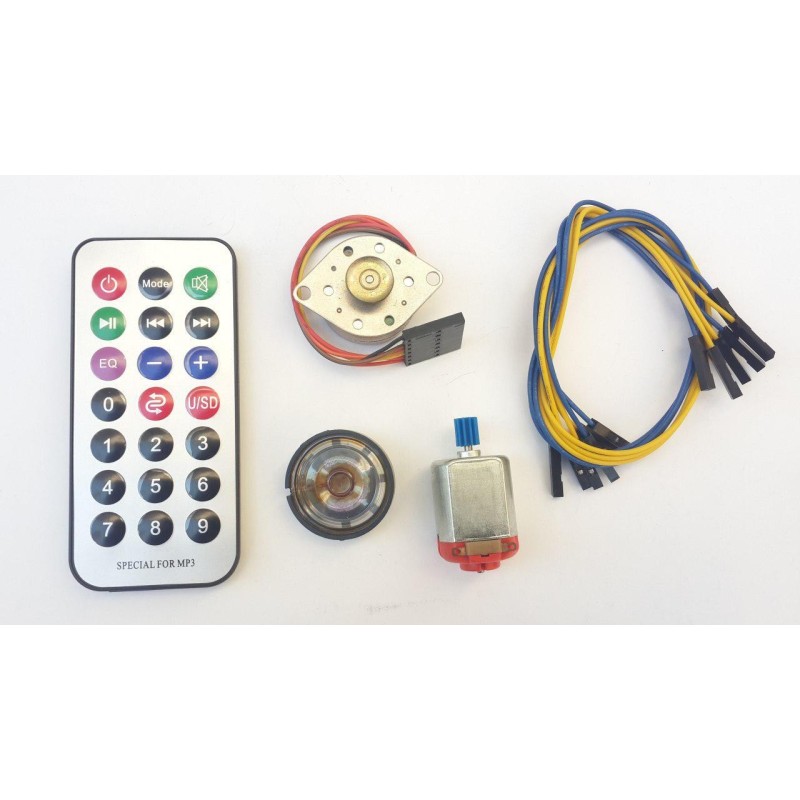

  • درایور و سوکت موتور پله ای Stepper Motor
  • خروجي های PWM بافر شده با ترانزيستور قدرت (BD675)
  • خروجی رله و بی زر (بلندگو) و سنسور گیرنده IR مدل TSOP1838
  • مبدل آنالوگ به ديجيتال (ADC) به همراه پتانسيومتر دقت بالا و فتوسل
  • مبدل دیجیتال به آنالوگ (DAC)
  • مدار پروگرامر از طريق پورت USB  برای هر دو نوع میکروکنترلر AVR و MCS-51
  • پورت ISP به منظور برنامه ريزی ميکروکنترلر، خارج از برد پروگرامر
  • دسترسي به تمامي پايه های ميکروکنترلرها
  • همراه با برنامه های کار با پورت های USB,Serial,Parallel,Ethernet,WIFI و ...
  • برنامه های نمونه به زبان C یا Basic جهت کار با  بخش ها تحت نرم افزارهای Bascom و Code Vision
  • سازگاری با تمامی کامپیوتر های PC و Laptop
  • سازگاری کامل با تمامی ویندوز های 32 بیتی و 64 بیتی (WIN10 , Win8.1 , WIN8 , WIN7 , WIN XP , WIN 2000)

سورس کد های همراه برد آموزشی

برای تمامی بخش های سخت افزار موجود بر روی برد فایل نمونه برنامه به زبان C , BASIC برروی CD موجود می باشد. غیر از برنامه های سورس که به زبان های C , BASIC ارائه شده ، نرم افزارهای کار با پورت های کامپیوترکه توسط خود شرکت طراحی شده است در سی دی محصول موجود می باشد. این نرم افزارها به شما این امکان را می دهد که با تنظیم تمامی مشخصات پورت مورد نظر اطلاعات را از روی آن خوانده و یا روی آن قرار دهید . این قابلیت های بسیار خوب و تمایزات بالای این محصول باعث شده تا اکثر دانشگاهها و موسسات آموزشی ، آزمایشگاه های خود را با این برد تجهیز بنمایند.

مشخصات فیزیکی محصول

ابعاد برد : طول 23.5 سانتی متر * عرض 15 سانتی متر

جنس برد : فایبر گلاس

محتویات CD محصول

AVR Sample Projects
AdsMCS-51 Sample Projects
Visual Basic Sample
CodeVision AVR Compiler
Bascom AVR Compiler
AVR Studio Compiler
WinAVR Compiler
User Manual
USB Programmer Software + Driver
USB Driver
Serial Software
Parallel Software
Wave Sample File
AVR-LIB For Protel
AVR Fuse Calculator
GLCD Tools
Keyboard Tools
Datasheets
Electronic Softwares
Utilities programs
autorun.exe

محتویات جعبه محصول

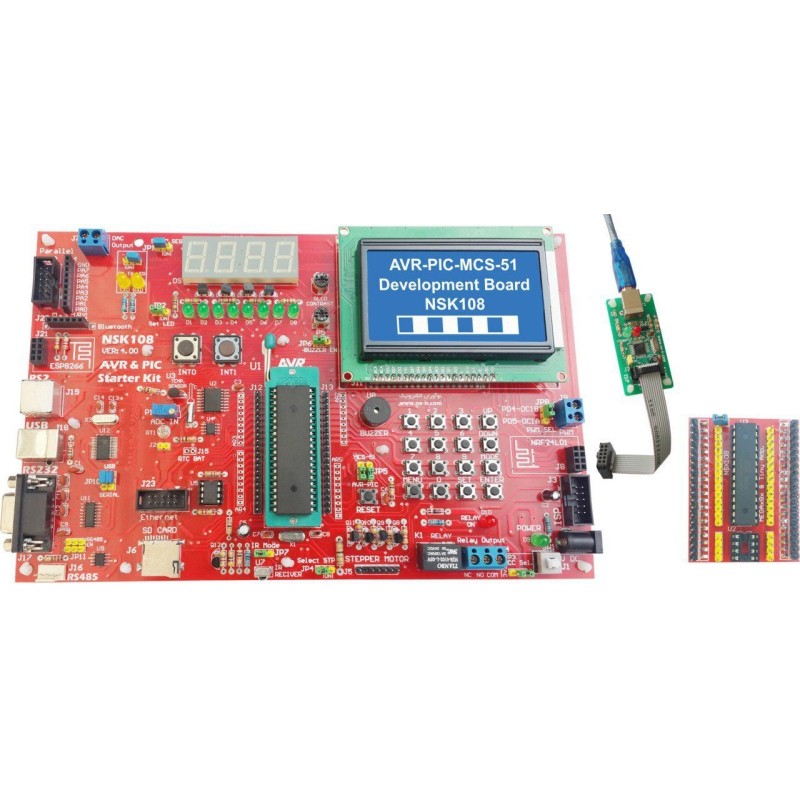

  • برد آموزشی به همراه میکروکنترلر ATMEGA32A
  • پروگرامر USB برای برای هر دو نوع میکرو AVR و MCS-51 به همراه کابل رابط ISP
  • برد مبدل MEGAx8x و Tiny بدون میکرو

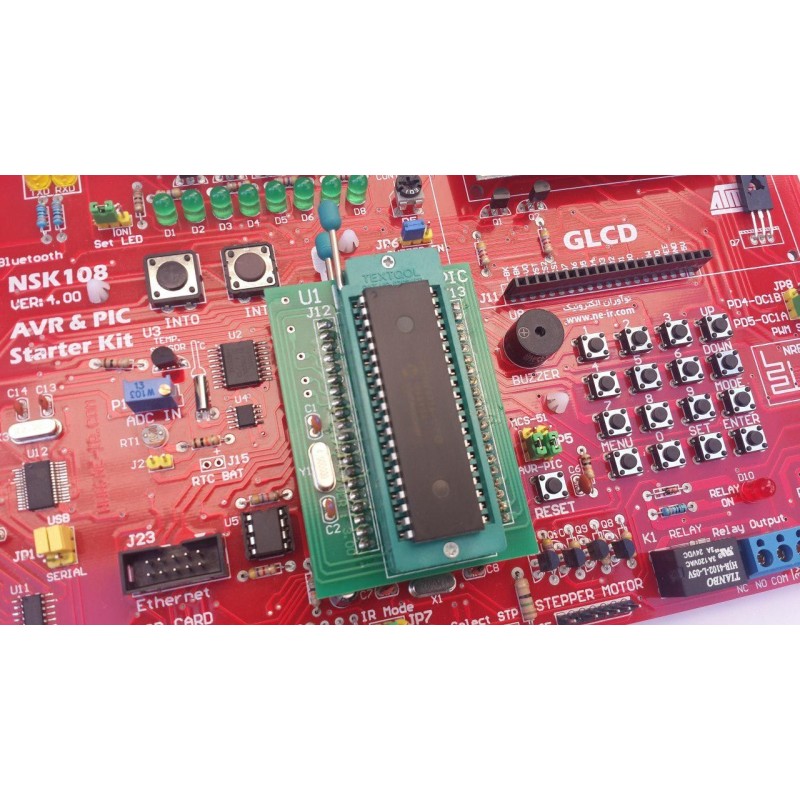

  • برد مبدل PIC به همراه میکروکنترلر PIC16F877A*
  • نمایشگر LCD کاراکتری 16*2
  • کابل رابط USB
  • کابل رابط سریال RS232
  • آداپتور 5 ولت
  • DVD نرم افزارها به همراه فایل راهنمای محصول (PDF)
  • کارت گارانتی

تذکر- اقلام زیر درداخل بسته محصول موجود نبوده و به صورت جداگانه قابل تهیه می باشد :
نمایشگر GLCD گرافیکی، استپر موتور، میکرو Mega8 و میکرو tiny15، ماژول مبدل Mega128 و PIC و 8051، ماژولهای شبکه سیم دار و ماژول شبکه بی سیم و ماژول بلوتوس و ماژول  ارتباط بی سیم.

پشتیبانی و خدمات پس از فروش

به منظور دانلود دفترچه راهنما، درایورهای محصول و نرم افزارهای مرتبط می توانید به خط پشتیبانی در برنامه تلگرام پیام دهید :

0919-9653184

برند مرجع
108
جدول اطلاعات مقادیر
کاربرد آموزش و آزمایش
مدل یا خانواده پردازنده AVR + PIC + MCS-51
تعداد و نوع سنسورها انواع سنسورها از جمله دما LM35 و IR
نوع ارتباط با کامپیوتر همه پورتها : USB +RS232 + PARALLEL + PS2
برنامه نمونه/سورس کد C و Basic
نمایشگر/نمایشگرها LCD کاراکتری 16*2 GLCD گرافیکی 128*64 7Segment چهار رقمی (مالتی پلکس شده) هشت عدد نمایشگر LED
منبع تغذیه 5 ولت DC
قاب ندارد
طول 23
عرض 15
بسته بندی کارتن مقوایی
