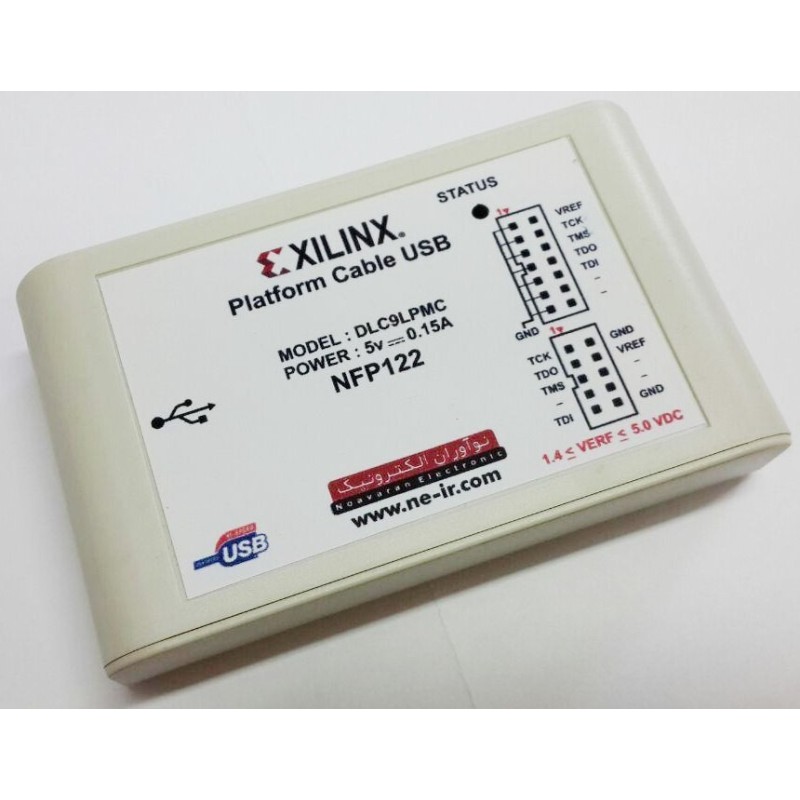

پروگرامر USB چیپ FPGA و CPLD های XILINX کد NFP122

مرجع: 122

با توجه به اينكه پروگرامرهای خاصی قابلیت برنامه ریزی چیپ های XILINX را در نرم افزار ISE دارند، بر آن شديم تا این پروگرامر را كه قابليت كار با پورت USB را دارد طراحي كنيم. این پروگرامر دقیقا همانند پروگرامر اصلی خود شرکت XILINX بوده و هیچ تقاوتی با آن ندارد و در تمامی نسخه های نرم افزار ISE پشتیبانی می شود.
این پروگرامر در داخل شرکت نوآوران الکترونیک طراحی و ساخته شده است.

44,000000 تومان

تعداد:

معرفی محصول

با توجه به اينكه پروگرامرهای خاصی قابلیت برنامه ریزی چیپ های XILINX را در نرم افزار ISE دارند، بر آن شديم تا این پروگرامر را كه قابليت كار با پورت USB را دارد طراحي كنيم. این پروگرامر دقیقا همانند پروگرامر اصلی خود شرکت XILINX بوده و هیچ تقاوتی با آن ندارد و در تمامی نسخه های نرم افزار ISE پشتیبانی می شود. این پروگرامر با نام تجاری Platform Cable USB شناخته می شود.
این پروگرامر در داخل شرکت نوآوران الکترونیک طراحی و ساخته شده است و در صورت بروز هر گونه مشکلی در کارکرد آن، دانش فنی تعمیرات وجود دارد ! (هیچ کدام از نمونه های وارداتی دارای ضمانت معتبر نبوده و در صورت بروز هر گونه مشکلی از سمت شما، باید پروگرامر خود را دور بیاندازید ! )
در ضمن سخت افزار اين محصول دقيقا مشابه نمونه خارجي آن بوده و هيچ تفاوتي در عملکرد با آن ندارد.
همچنين اين محصول دارای راهنمای کاملا فارسي مي باشد.

قابلیت ها

  • برنامه ریزی تمامی تراشه های XILINX
  • کانکتورهای JTAG چهارده و ده پین استاندارد جهت برنامه ریزی چیپ روی برد به همراه کابل های رابط 2.54mm و 2mm
  • ارتباط از طریق پورت USB1.1 و USB2.0
  • برنامه ریزی تمامی آی سی ها با ولتاژ کاری 1.5V تا 5V
  • پشتیبانی از CONFIG مدهای Boundary Scan و Slave-Serial
  • سازگاری کامل با iMPACT and ChipScope™ tool support in ISE® software
  • قابلیت تنظیم فرکانس کلاک (TCK) تا 12 مگاهرتز
  • سازگاری کامل با نرم افزار ISE و Vivado (تمامی نسخه ها)
  • نمایشگر تغذیه و برنامه ریزی
  • سازگاری با تمامی کامپیوتر های PC و Laptop
  • تامین تغذیه از طریق پورت USB (عدم نیاز به منبع تغذیه جداگانه)
  • سازگاری کامل با تمامی ویندوز های 32 بیتی و 64 بیتی (WIN10 , WIN8.1 , WIN8 , WIN 7 , WIN XP , WIN 2000)

نرم افزار پروگرامر

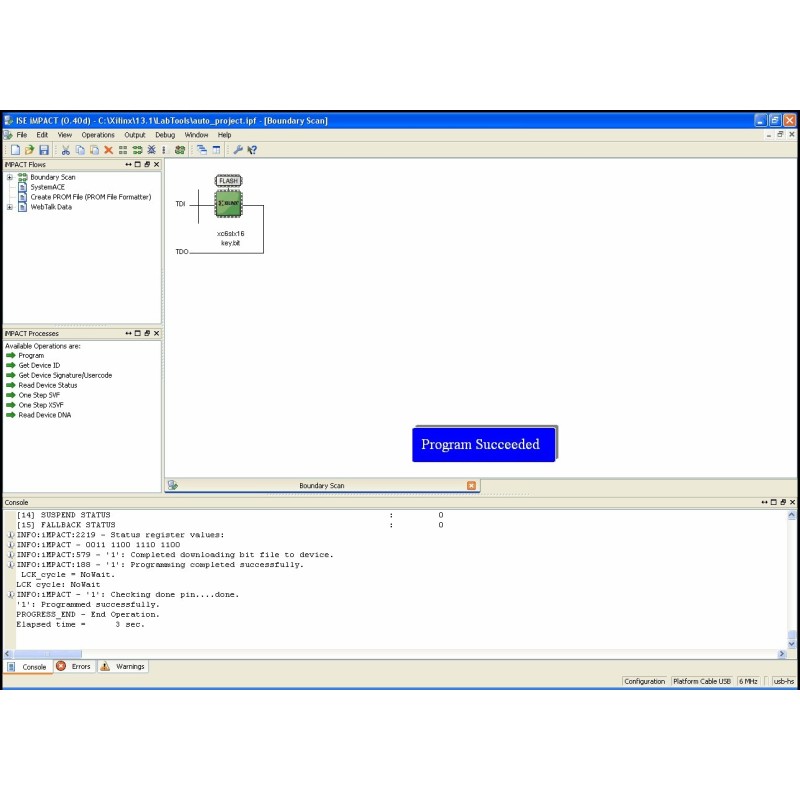

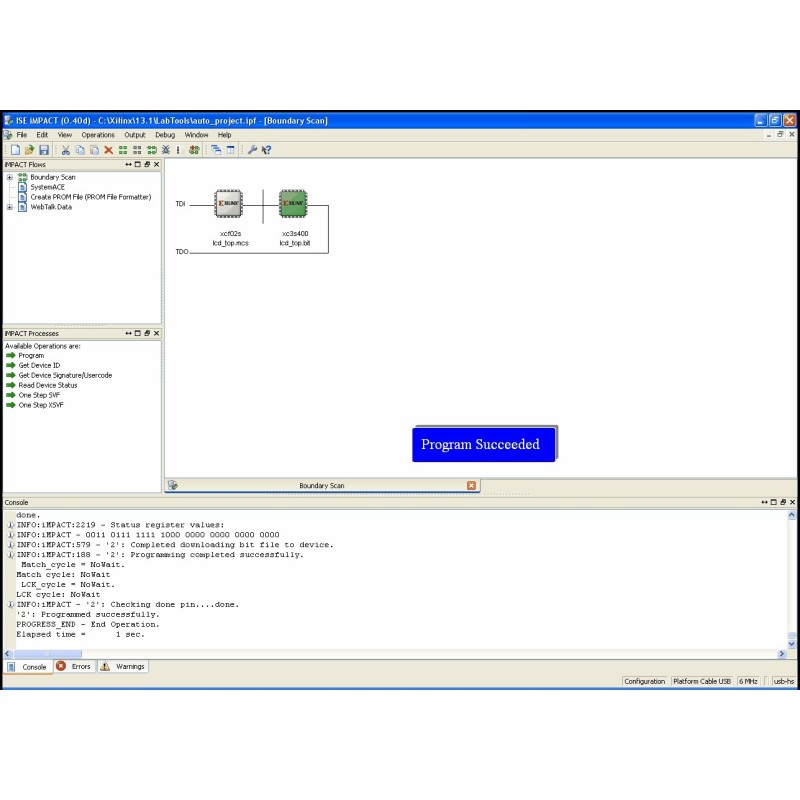

نرم افزار iMPACT

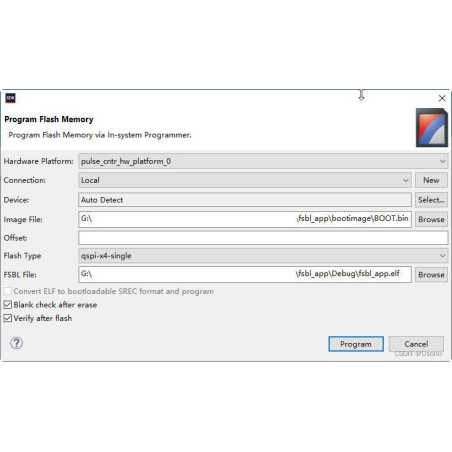

نرم افزار Vivado

لیست آی سی های پشتیبانی شده

Xilinx Platform Flash ISP configuration PROM series
Third party SPI PROMs
+ Third party SPI BPI PROMs
* به منظور جستجوی چیپ مورد نظر خود، از ترکیب کلیدهای Ctrl + F استفاده نموده و نام آن را تایپ نمایید.

مشخصات فیزیکی محصول

ابعاد قاب : طول 12.5 سانتی متر * عرض 7 سانتی متر * ارتفاع 3 سانتی متر
جنس برد : فایبر گلاس
قاب : دارد

محتویات DVD محصول

(AdsXILINX ISE last version (14.1 or later
XILINX Chipscope
XILINX Simulation
Datasheets
Electronic Softwares
Manual
USB Driver
Utilities programs
autorun.exe

محتویات جعبه محصول

  • پروگرامر

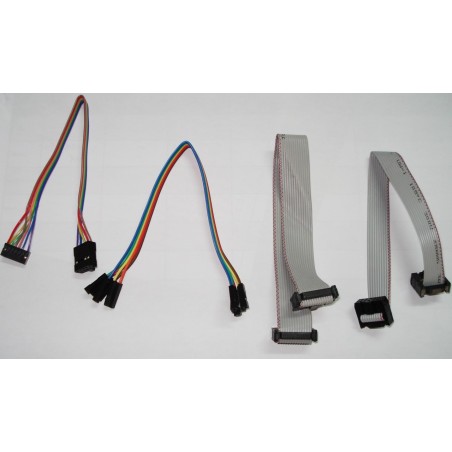

  • کابل رابط 14 پین استاندارد (2.54mm)
  • کابل رابط 10 پین استاندارد (2.54mm)
  • کابل رابط 14 پین کوچک (2mm)
  • کابل رابط 6 پین استاندارد (2.54mm)
  • کابل رابط USB
  • دی وی دی نرم افزارها به همراه فایل راهنمای محصول (PDF)
  • کارت گارانتی

پشتیبانی و خدمات پس از فروش

به منظور دانلود دفترچه راهنما، درایورهای محصول و نرم افزارهای مرتبط می توانید به خط پشتیبانی در برنامه تلگرام پیام دهید :

0919-9653184

برند مرجع
122
جدول اطلاعات مقادیر
مدل پروگرامر Platform Cable USB
کاربرد پروگرام کردن یا برنامه ریزی
مدل یا خانواده پردازنده XILINX
نوع ارتباط با کامپیوتر پورت USB
نوع خروجی ها کانکتورهای JTAG چهارده و ده پین استاندارد و چهارده پین 2mm
منبع تغذیه از پورت USB تامین می شود
قاب از نوع پلاستیکی
جنس برد(pcb) فایبرگلاس
ارتفاع 3
طول 12.5
عرض 7
بسته بندی کارتن مقوایی
