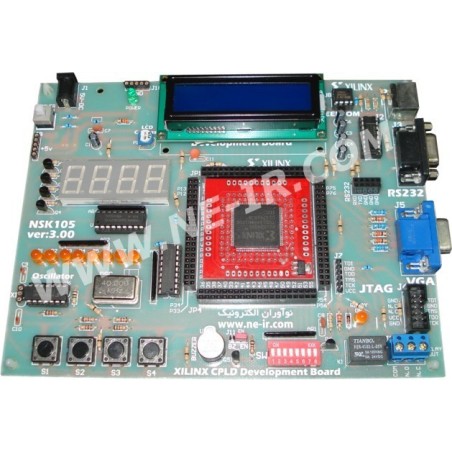

برد آموزشی CPLD های XC95288XL) XILINX) از سری 9500 مدل NSK105

برد آموزشی CPLD های XC95288XL) XILINX) از سری 9500 مدل NSK105

مرجع: 105

در اين برد آموزشي بر اساس تراشه XC95288-TQ144 سعي شده است تا اكثر تجهيزاتي كه شما در كار با CPLD ها به آن نياز داريد تعبيه شود.


24,000000 تومان

تعداد:

معرفی محصول

در اين برد آموزشي سعي شده است تا اكثر تجهيزاتي كه شما در كار با CPLD ها به آن نياز داريد تعبيه شود.

(FPGA (Field Programmable Logic Device
OR
(CPLD (Complex Logic Device

شايد براي شما اين سئوال به وجود آيد كه چه فرقي ميان FPGA و CPLD مي باشد. آي سي هاي  CPLDكه از زير مجموعه FPGA ها مي باشد در درون خود يك ROM براي ذخيره نحوه ي پيكربندي آي سي ها دارد. اما FPGA ها ROM را در درون خود ندارند و يا بايد از يك ROM خارجي استفاده كرد و يا بعد از هر بار قطع تغذيه آن را مجدداً برنامه ريزي كرد.

برد NSK105 يك مجموعة كامل براي يادگيري و كار با آي سي هاي CPLD مي باشد. در اين مجموعه سعي شده است تا با ساده ترين روش نحوه كار CPLD ها با تجهيزات خارجي (از قبيل پورت سریال ، پورت VGA ، پورت PS2 ، نمایشگر 7.SEG ، و …) به صورت عملي آموزش داده شود. بديهي است شما نيز مي توانيد مدارات عملي خود را بر روي برد آزمايش نماييد.

قابلیت ها

  • تراشه XC95288-TQ144
  • نمایشگر LCD کاراکتری 16*2 به همراه پتانسومتر تنظیم درخشندگی
  • پورت سریال (RS232)
  • پورت PS2 (کی برد کامپیوتر)
  • پورت VGA (مانیتور کامپیوتر)
  • پورت JTAG ( در دو نوع 10 پین و 6 پین) - (امکان استفاده از پروگرامر USB)
  • نمایشگر سون سگمنت چهار رقمی  مالتی پلکس شده به همراه بافر جریان (ULN2803)
  • هشت عدد نمايشگر LED به همراه بافر جریان (ULN2803)
  • حافظه  EEPROM به شماره AT24C04
  • خروجی رله به همراه نمایشگر LED
  • خروجی بازر
  • چهار عدد کلید فشاری همه منظوره
  • یک عدد دیپ سویچ 8 تایی
  • اسیلاتورMHZ 40 بر روی برد با امکان تعویض اسیلاتور
  • مدار سيگنال ژنراتور با امکان نصب کریستال دلخواه
  • پروگرامر پارالل (Cable Parallel III)
  • تغذیه 5 ولت به همراه کلید و نمایشگر تغذیه
  • دسترسی به تمامی پایه های CPLD
  • برنامه های نمونه جهت کار با بخش های مختلف به زبان های VHDL و Verilog تحت نرم افزار ISE

سورس کد های همراه برد آموزشی

برای بخش های مختلف سخت افزار موجود بر روی برد، فایل نمونه به زبان VHDL  و  Verilog برروی DVD محصول موجود می باشد.

مشخصات فیزیکی محصول

ابعاد برد : طول 19 سانتی متر * عرض 15 سانتی متر

جنس برد : فایبر گلاس

محتویات DVD محصول

Ads

User Manual
XILINX ISE
XILINX Chipscope
XILINX Simulation
Datasheets
Electronic Softwares
Utilities programs
autorun.exe



محتویات جعبه محصول

  • برد آموزشی
  • نمایشگر LCD کاراکتری 16*2
  • پروگرامر به همراه کابل JTAG
  • کابل رابط سریال
  • آداپتور 5 ولت
  • دی وی دی نرم افزارها به همراه فایل راهنمای محصول (PDF)
  • کارت گارانتی

پشتیبانی و خدمات پس از فروش

به منظور دانلود دفترچه راهنما، درایورهای محصول و نرم افزارهای مرتبط می توانید به خط پشتیبانی در برنامه تلگرام پیام دهید :

0919-9653184

برند مرجع
105
مشخصات Value(s)
کاربرد آموزش و آزمایش
مدل یا خانواده پردازنده تراشه XC95288-TQ144
تعداد و نوع سنسورها انواع سنسورها از جمله دما LM35
نوع ارتباط با کامپیوتر USB + RS232 + VGA +PS2
برنامه نمونه/سورس کد زبان های VHDL و Verilog تحت نرم افزار ISE
نمایشگر/نمایشگرها LCD کاراکتری 16*2 7Segment چهار رقمی (مالتی پلکس شده) نمایشگر LED
منبع تغذیه 5 ولت DC
قاب ندارد
طول 19
عرض 15
بسته بندی کارتن مقوایی
