برد آموزشی FPGA های XC6SLX9 - XILINX (سری Spartan6) مدل NSK118
مرجع: 140

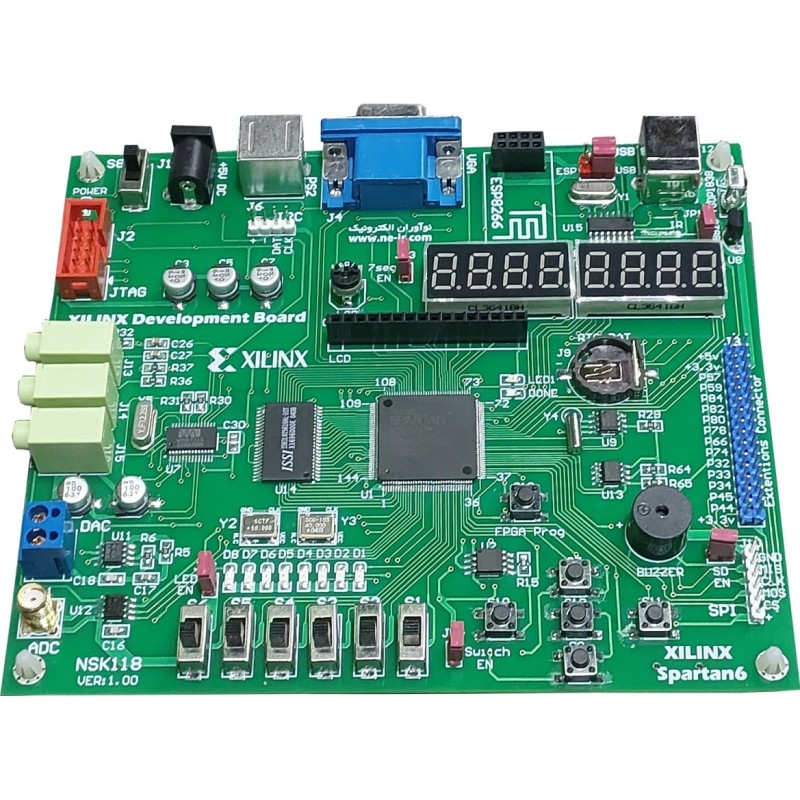

این برد بر مبنای چیپ XC6SLX9 با پکیج 144 پایه طراحی شده و دارای پروگرامر USB با قابلیت کارکرد مستقیم در نرم افزار ISE iMPACT می باشد. امکانات و تجهیزات قرار داده شده بر روی برد، این امکان را به کاربر می دهد که طیف وسیعی از کابردها را پوشش دهد. پورت USB ، حافظه SRAM، حافظه FLASH، انواع نمایشگرها، مبدل ADC و DAC ، تراشه کودک صوت و ... همگی از امکانات برتر این برد می باشد.
معرفی محصول
این برد بر مبنای چیپ XC6SLX9 با پکیج 144 پایه طراحی شده و دارای پروگرامر USB با قابلیت کارکرد مستقیم در نرم افزار ISE iMPACT می باشد. امکانات و تجهیزات قرار داده شده بر روی برد، این امکان را به کاربر می دهد که طیف وسیعی از کابردها را پوشش دهد. پورت USB ، حافظه SRAM، حافظه FLASH، انواع نمایشگرها، مبدل ADC و DAC ، تراشه کودک صوت و ... همگی از امکانات برتر این برد می باشد.
مزایای رقابتی محصول :
پروگرامر USB با قابلیت کارکرد مستقیم در نرم افزار ISE iMPACT یک قابلیت برتر برای این برد بوده که هیچ برد مشابه ای دارای آن نمی باشد. ضمنا این محصول دارای راهنمای کاملا فارسی بوده و درون DVD همراه آن آخرین نسخه نرم افزار ISE و دیگر نرم افزار های کاربردی برای چیپ های FPGA قرار داده شده است.
معرفی اجزای اصلی
تراشه Xilinx Spartan6 Series FPGA XC6SLX9-TQ144
این تراشه دارای مشخصات و قابلیت های بی شماری می باشد. این تراشه با دارا بودن 144 پایه توانایی بسیار بالایی در انجام کارها دارد. جهت مشاهده اطلاعات کامل تری از این تراشه دیتاشیت آن را مطالعه نمایید.
حافظه FLASH
این آی سی برای پیکربندی(configure) تراشه XC6SLX9 مورد استفاده قرار می گیرد.
حافظه SRAM سرعت بالا آسنکرون
این آی سی یک حافظه 256K ، 16 بیتی می باشد.
تراشه کودک صوت WM8731
در این برد از تراشه کودک صوت WM8731 استفاده شده است.
حافظه EEPROM
این آی سی یک حافظه از نوع EEPROM به شماره AT24C08 می باشد.
RTC
آی سی DS1302 یک آی سی ساعت و تقویم است.
مبدل ADC
برای تبدیل سیگنالهای آنالوگ به دیجیتال در این برد از آی سی TLC549 استفاده شده است.
مبدل DAC
برای تبدیل سیگنالهای دیجیتال به آنالوگ در این برد از آی سی TLC5615 استفاده شده است.
رابط ماژول WIFI
این مبدل جهت ارتباط با ماژول های WIFI سری ESP8266 می باشد.
رابط مانیتور CRT
این مبدل جهت نمایش تصاویر و یا متون دلخواه بر روی صفحه مانیتور می باشد.
نمایشگر 7.SEGMENT
این برد دارای دو عدد نمایشگر 7.SEG چهار رقمی می باشد.
نمایشگر LCD
در این برد کانکتوری جهت نصب نمایشگر LCD در نظر گرفته شده است.
رابط پورت USB به سریال
در این برد از یک آی سی مبدل USB به سریال جهت کار با پورت USB استفاده شده است.
رابط PS2
در این برد یک کانکتور جهت نصب موس یا کیبورد در نظر گرفته شده است.
کانکتور مخصوص حافظه های MMC/SD
در این برد یک کانکتور جهت نصب کارت حافظه MMC/SD قرار داده شده است.
کانکتورهای INPUT
در این برد چند کانکتور جهت اتصال سخت افزار های خارجی به عنوان ورودی در نظر گرفته شده است.
سنسور دما
در این برد از یک سنسور دمای دیجیتال به شماره DS1820 استفاده شده است.
گیرنده امواج مادون قرمز
در این برد یک گیرنده امواج مادون قرمز TSOP1838 قرار داده شده است.
رابط های اضافی (Extension Interface)
این رابط ها به منظور اتصال تجهیزات اضافی دیگر به برد آموزشی می باشد.
قابلیت ها
- تراشه XILINX SPARTAN6 XC6SLX9-TQ144
- حافظه Flash جهت ذخیره برنامه FPGA
- حافظه SRAM سرعت بالا آسنکرون به ظرفیت 256Kbits
- پورت USB
- پورت VGA (خروجی مانیتور کامپیوتر)
- پورت PS2 (کی برد و ماوس کامپیوتر)
- نمایشگر LCD کاراکتری 16*2

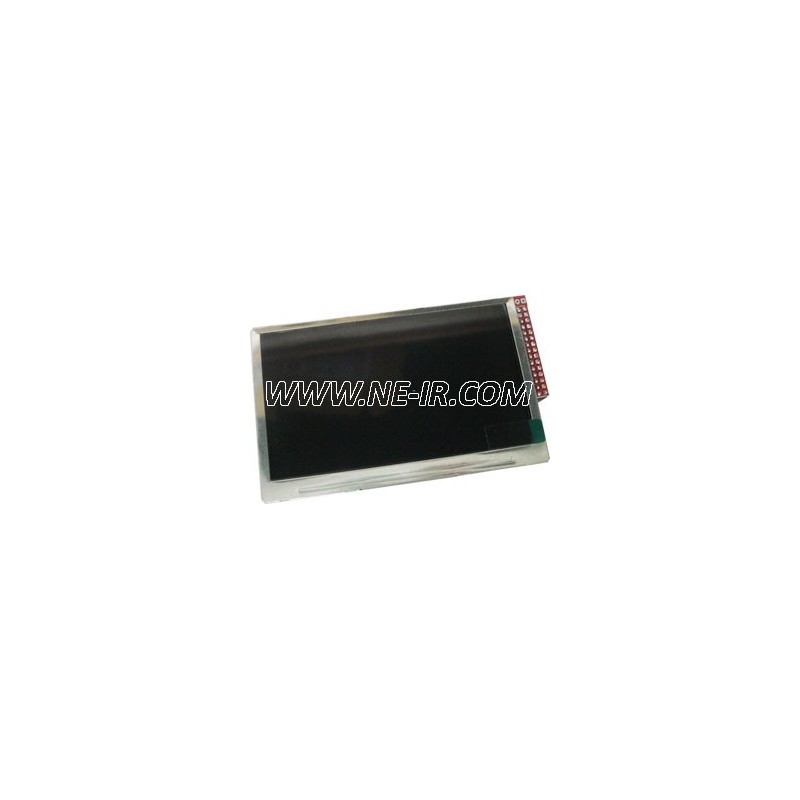

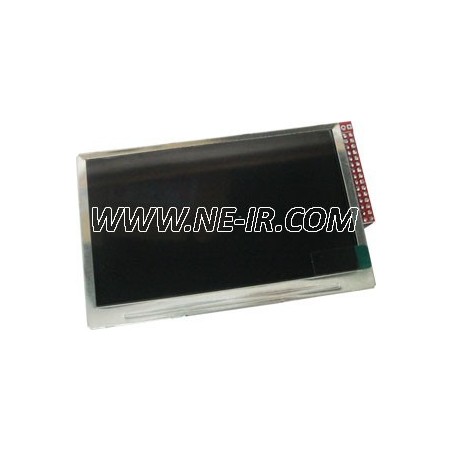

- رابط نمایشگر RGB Panel TFT سایز 4.3 اینچ(اختیاری)
- دو عدد نمایشگر 7Segment چهار رقمی (مالتی پلکسی شده)
- هشت عدد نمایشگر LED
- تراشه CODEC صوت WM8731 به همراه سوکتLine in , Line out , Microphone
- مبدل آنالوگ به دیجیتال 8 بیتی (ADC) تراشه TLC549C
- مبدل دیجیتال به آنالوگ 10 بیتی (DAC) تراشه TLC5615
- سنسور دمای دیجیتال DS1820
- حافظه AT2408) EEPROM)
- سوکت حافظه MMC و کانکتور SPI
- آی سی DS1302) RTC) به همراه سوکت باتری
- پنج عدد کلید فشاری همه منظوره
- شش عدد سوییچ
- خروجی بی زر
- سنسور گیرنده TSOP1838) IR)
- کانکتورهای توسعه پایه های ورودی و خروجی (I/O)
- دسترسی به پایه های چیپ FPGA
- کانکتور پروگرامر و اشکالزدایی JTAG
- کلید برنامه ریزی به همراه نمایشگر اتمام برنامه ریزی (DONE)
- مدار راه اندازی مجدد (RESET)
- سوکت ماژول WIFI سری ESP8266
- اسیلاتور 40 و 50 مگاهرتز بر روی برد
- برنامه های نمونه جهت کار با هر بخش
- پروگرامر USB با قابلیت کارکرد مستقیم در نرم افزار iMPACT و ...
- امکان استفاده از پروگرامر به عنوان یک پروگرامر مستقل
- رگولاتورهای 1.2V, 2.5V,5V بر روی برد به همراه نمایشگر تغذیه
- ورودی 5 ولت رگوله شده به همراه کلید POWER
- به همراه نرم افزار ISE ونرم افزار های کاربردی FPGA
سورس کد های همراه برد آموزشی
برای تمامی بخش های سخت افزار موجود بر روی برد فایل نمونه برنامه به زبان VHDL و Verilog برروی DVD محصول موجود می باشد.
مشخصات فیزیکی محصول
ابعاد برد : طول 15 سانتی متر * عرض 13 سانتی متر
جنس برد : فایبر گلاس
محتویات DVD محصول
User Manual
XILINX ISE last version
XILINX Chipscope
XILINX Simulation
Datasheets
Electronic Softwares
Utilities programs
autorun.exe
XILINX ISE last version
XILINX Chipscope
XILINX Simulation
Datasheets
Electronic Softwares
Utilities programs
autorun.exe
محتویات جعبه محصول
- برد آموزشی
- پروگرامر USB تراشه های FPGA
- نمایشگر LCD کاراکتری 16*2
- کابل رابط USB
- پروگرامر به همراه کابل JTAG
- آداپتور 5 ولت
- دی وی دی نرم افزارها به همراه فایل راهنمای محصول (PDF)
- کارت گارانتی
پشتیبانی و خدمات پس از فروش
به منظور دانلود دفترچه راهنما، درایورهای محصول و نرم افزارهای مرتبط می توانید به خط پشتیبانی در برنامه تلگرام پیام دهید :
0919-9653184
| برند | مرجع |
|---|---|
|
140 |
| مشخصات | Value(s) |
|---|---|
| کاربرد | آموزش و آزمایش |
| مدل یا خانواده پردازنده | تراشه Xilinx Spartan6 Series FPGA XC6SLX9-TQ144 |
| تعداد و نوع سنسورها | انواع سنسورها از جمله دما LM35 و IR |
| نوع ارتباط با کامپیوتر | همه پورتها : USB + VGA + PS2 |
| برنامه نمونه/سورس کد | به زبان VHDL و Verilog |
| نمایشگر/نمایشگرها | LCD کاراکتری 16*2 نمایشگر RGB Panel TFT سایز 4.3 اینچ(اختیاری) 7Segment چهار رقمی (مالتی پلکس شده) شش عدد نمایشگر LED |
| منبع تغذیه | 5 ولت DC |
| قاب | ندارد |
| طول | 15 |
| عرض | 13 |
| بسته بندی | کارتن مقوایی |
