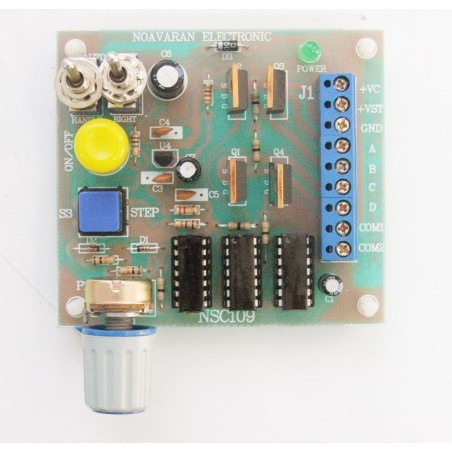

برد کنترل موتور پله ای (استپر موتور) مدل NSC109

برد کنترلر  NSC109 قابلیت کنترل دستی و خودکار موتورهای پله ای تک قطبی ( پنج، شش، و هشت سیمه - موتورهای دارای سر مشترک - Unipolar ) را دارا می باشد و موتور های پله ای دو قطبی (چهار سیمه) را نمی توانید با آن کنترل نمایید.(برای این منظور برد  NSC110 را به شما توصیه می نماییم.)
این برد دارای طراحی ویژه ای می باشد که امکان استفاده از آن در کاربرد های صنعتی را نیز ممکن می کند که از آن جمله می توان به کنترلر ویژه استفاده شده در آن و درایو پر قدرت آن اشاره کرد.
از دیگر ویژگی های این برد کنترلر استفاده از دو تغذیه جداگانه است که امکان کنترل موتور های پله ای تا ولتاژ تغذیه 35 ولت را به شما می دهد.
مدار مجهز به دو کلید یکی برای تعیین جهت چرخش موتور (Left/Right) و یکی دیگر برای تعیین نوع کنترل حرکت موتور (Auto/handle) می باشد.
توسط ولوم تعبیه شده روی مدار می توانید در حالت اتوماتیک سرعت چرخش موتور را کم و زیاد نمایید .
همچنین این کنترلر قابلیت دریافت پالسهای CLK (تعیین کننده سرعت چرخش موتور ) ، DIR (تعیین کننده جهش چرخش موتور) و EN (فعال و غیر فعال کننده برد درایور) از یک مدار خارجی (مانند کنترلر یک CNC و یا ...) را دارا می باشد.

• مناسب برای موتورهای پله ای تک قطبی ( پنج، شش، و هشت سیمه - موتورهای دارای سر مشترک - Unipolar )
• کنترل دستی و خودکار
• انتخاب جهت چرخش  (راست گرد - چپ گرد)
• ولوم کنترل سرعت در حالت خودکار
• چرخش تک پله ای (اعمال پالس دستی)
• دارای MOSFET در مدار خروجی جهت جریان دهی بالا (4A)
• قابلیت دریافت فرمان های ورودی به صورت پالس
• قابلیت استفاده به عنوان درایور استپر در CNC
• دارای ورودی های DIR , CLK , EN جهت کنترل موتور توسط پالس های خارجی
• کنترل موتورهای پله ای 5 تا 35 ولت

ابعاد برد : طول 8.5 سانتی متر * عرض 7.5 سانتی متر

جنس برد : فایبر گلاس

قاب : ندارد

• برد کنترلر NSC109
• برگه راهنمای برد
• کارت گارانتی
