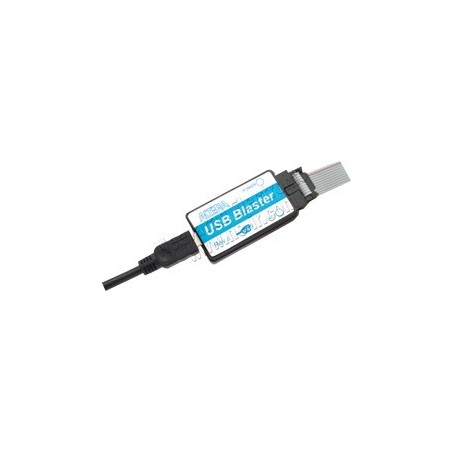

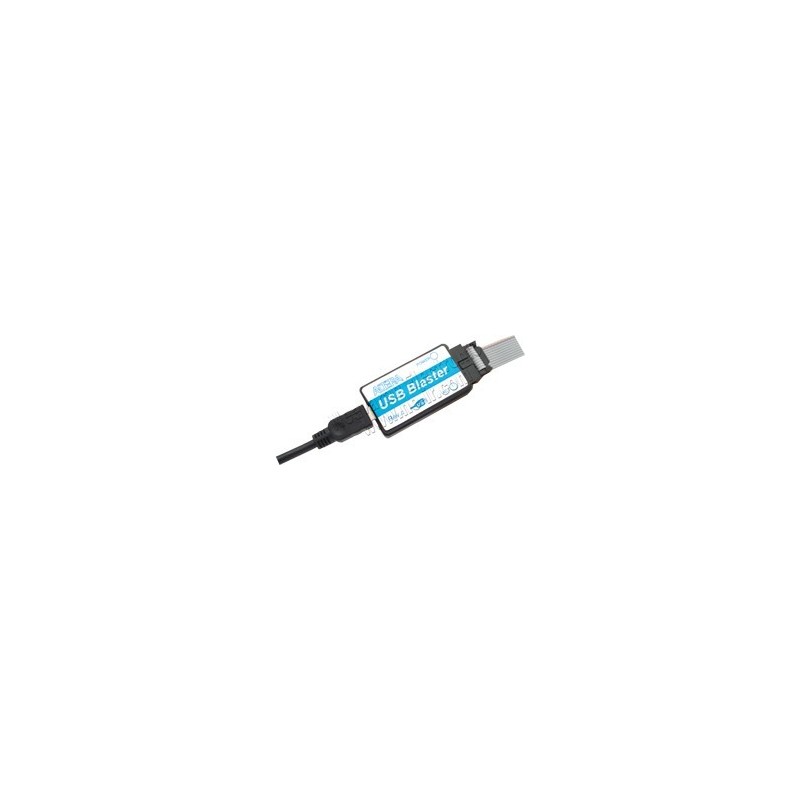

پروگرامر USB چیپ FPGA و CPLD های ALTERA مدل USB Blaster
مرجع: 123
با توجه به اينكه هیچ پروگرامری غیر از پروگرامر USB Blaster قابلیت برنامه ریزی چیپ های ALTERA را در نرم افزار Quartus ندارد و با توجه به مزيتهاي بسيار زیاد این پروگرامر، بر آن شديم تا این پروگرامر را كه قابليت كار با پورت USB را دارد طراحي كنيم.
معرفی محصول
با توجه به اينكه هیچ پروگرامری غیر از پروگرامر USB Blaster قابلیت برنامه ریزی چیپ های ALTERA را در نرم افزار Quartus ندارد و با توجه به مزيتهاي بسيار زیاد این پروگرامر، بر آن شديم تا این پروگرامر را كه قابليت كار با پورتUSB را دارد طراحي كنيم.
قابلیت ها
- برنامه ریزی تمامی تراشه های ALTERA
- ارتباط از طریق پورت USB1.1 و USB2.0
- سازگاری کامل با نرم افزار ALTERA Quartus (تمامی نسخه ها)
- کانکتور JTAG با 10 پین استاندارد جهت برنامه ریزی چیپ روی برد
- برنامه ریزی تمامی آی سی ها با ولتاژ کاری 1.5V تا 5V
- نمایشگر تغذیه و برنامه ریزی
- سازگاری با تمامی کامپیوترهای PC و LAPTOP
- سازگاری با تمامی ویندوزهای 32 و 64 بیتی (WIN8.1 , WIN8 , WIN7 , WIN VISTA , WIN XP , WIN 2000)
- تامین تغذیه از طریق پورت USB (عدم نیاز به منبع تغذیه جداگانه)

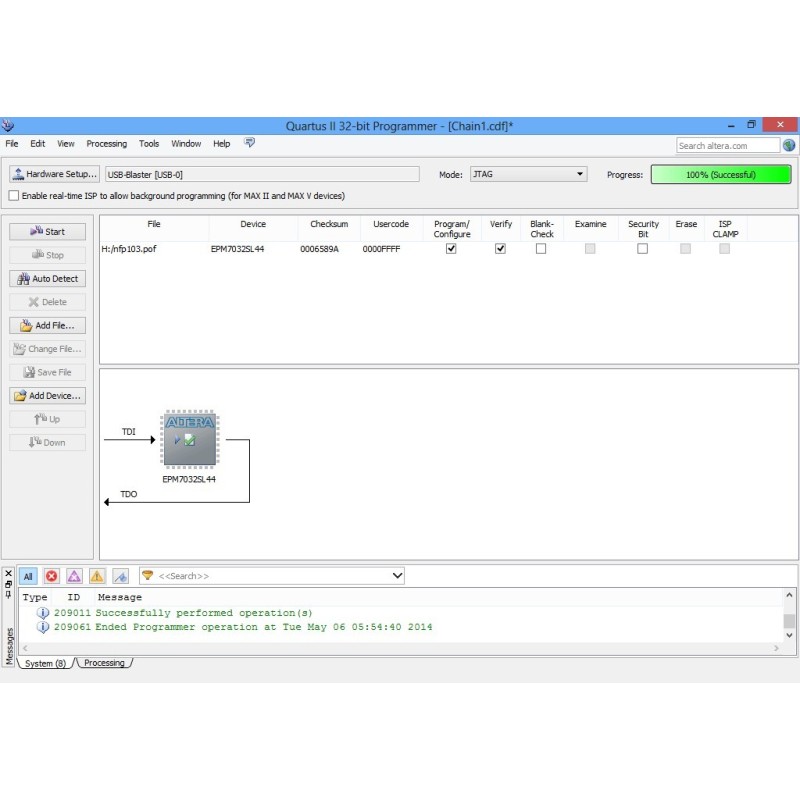

نرم افزار پروگرامر

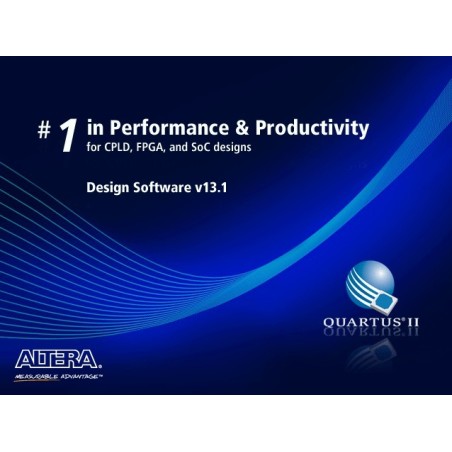

نرم افزار Quartus
لیست آی سی های پشتیبانی شده
Stratix® FPGA Series
Cyclone® FPGA Series
Arria® FPGA Series
MercuryTM Devices
ACEX 1K® Devices
APEX™
APEXTM II Devices
APEX 20K Devices
APEX 20KE Devices
APEX 20KC Devices
FLEX
FLEX 10K® Devices
FLEX 10KA Devices
FLEX 10KE Devices
FLEX® 8000 Devices
FLEX 6000 Devices
MAX
MAX 10 Devices
MAX II Devices
MAX 7000A Devices
MAX 7000B Devices
MAX 7000S Devices
MAX 3000A Devices
Serial Configuration Devices
Enhanced Configuration Devices
Cyclone® FPGA Series
Arria® FPGA Series
MercuryTM Devices
ACEX 1K® Devices
APEX™
APEXTM II Devices
APEX 20K Devices
APEX 20KE Devices
APEX 20KC Devices
FLEX
FLEX 10K® Devices
FLEX 10KA Devices
FLEX 10KE Devices
FLEX® 8000 Devices
FLEX 6000 Devices
MAX
MAX 10 Devices
MAX II Devices
MAX 7000A Devices
MAX 7000B Devices
MAX 7000S Devices
MAX 3000A Devices
Serial Configuration Devices
Enhanced Configuration Devices
* به منظور جستجوی چیپ مورد نظر خود، از ترکیب کلیدهای Ctrl + F استفاده نموده و نام آن را تایپ نمایید.
مشخصات فیزیکی محصول
ابعاد برد : طول 7 سانتی متر * عرض 4 سانتی متر
جنس برد : فایبر گلاس
قاب : دارد
محتویات DVD محصول
ALTERA Quartus
Datasheets
Datasheets
Electronic Softwares
User Manual
Utilities programs
autorun.exe

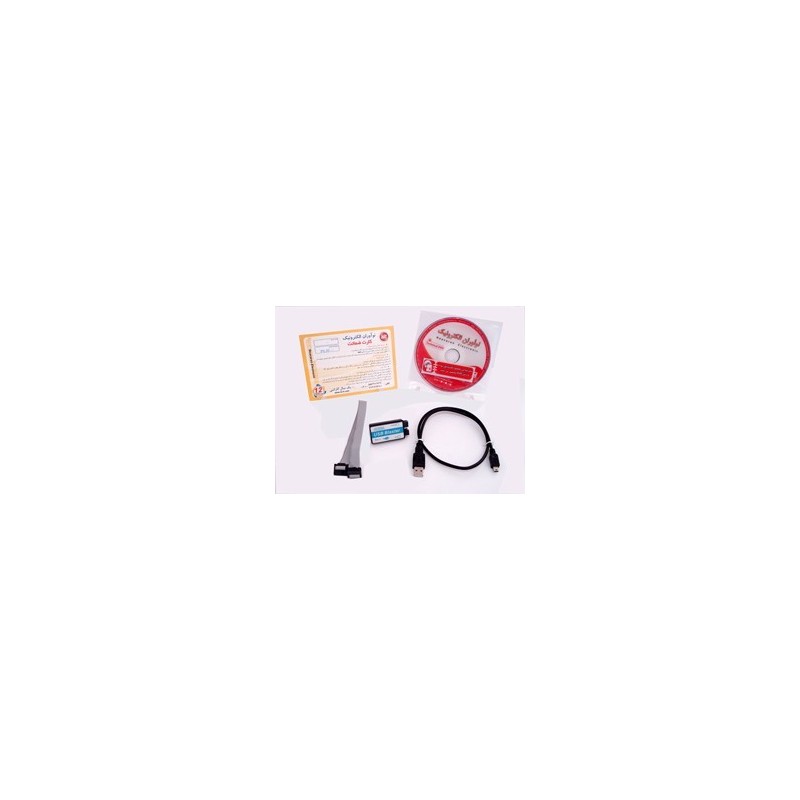

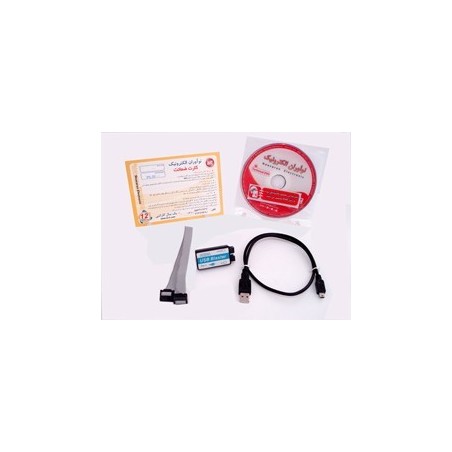

محتویات جعبه محصول
- دستگاه پروگرامر
- کابل رابط 10 پین استاندارد (2.54mm)
- کابل رابط USB
- DVD نرم افزارها به همراه فایل راهنمای محصول (PDF)
- کارت گارانتی
پشتیبانی و خدمات پس از فروش
به منظور دانلود دفترچه راهنما، درایورهای محصول و نرم افزارهای مرتبط می توانید به خط پشتیبانی در برنامه تلگرام پیام دهید :
0919-9653184
| برند | مرجع |
|---|---|
|
123 |
| مشخصات | Value(s) |
|---|---|
| مدل پروگرامر | USB BLASTER |
| کاربرد | پروگرام کردن یا برنامه ریزی |
| مدل یا خانواده پردازنده | ALTERA |
| نوع ارتباط با کامپیوتر | پورت USB |
| نوع خروجی ها | کانکتور JTAG با 10 پین استاندارد |
| منبع تغذیه | از پورت USB تامین می شود |
| قاب | از نوع پلاستیکی |
| جنس برد(pcb) | فایبرگلاس |
| ارتفاع | 3 |
| طول | 7 |
| عرض | 4 |
| بسته بندی | کارتن مقوایی |
