کیت آموزشی چهار ربات با کنترلر آنالوگ (مسیریاب - حل ماز - آتش یاب - تعقیب صدا) مدل روبونو 2
مرجع: 146

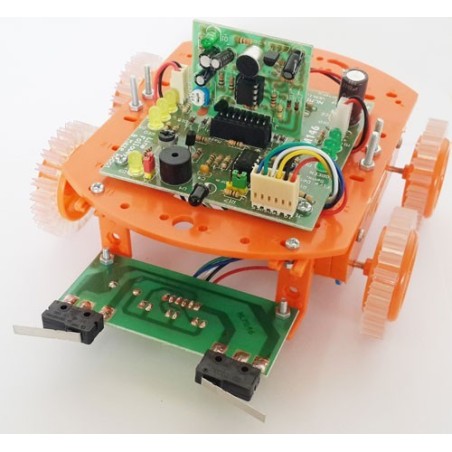

ربات NLM146 یک ربات چهار کاره با قابلیت تعقیب خط ، حل ماز مقدماتی، آتش یاب و صوت یاب می باشد.
کیت آموزشی چهار ربات با کنترلر آنالوگ مدل NLM146
معرفی محصول
ربات NLM146 یک ربات چهار کاره با قابلیت تعقیب خط ، حل ماز مقدماتی، آتش یاب و صوت یاب می باشد.
همچنین این ربات با استفاده از روش PWM (مدولاسیون عرض پالس ) امکان کنترل پیوسته سرعت موتورها را به کاربر می دهد.
در صورت فعال بودن قسمت آتش یاب ، هنگام حرکت ربات ، در مواجه با آتش علاوه بر توقف ربات ، هشدار نوری (با LED زرد ) هشدار صوتی (با بیزر) نیز داده می شود.
هدف اوليه ربات هاي مسيرياب ( جستجوگر خط ) تعقيب و حركت ربات بر روي مسير تعيين شده شما مي باشد و اين خود به معناي گام اول در ساخت يك سيستم فرمان پذير است كه اهدافي را كه شما تعيين مي كنيد ، تعقيب كند. ربات هاي جستجوگر خط در نوع پيشرفته تر خود كاربردهاي فراواني در صنعت دارند، مانند ربات هايي كه مسئوليت جابجايي اجناس را از محل توليد به انبار در كارخانه هاي بزرگ را بر عهده دارند.
قابلیتها
- ربات حل ماز
- ربات مسیریاب
- ربات تعقیب صدا
- ربات آتش یاب
- مجهز به کنترلر آنالوگ

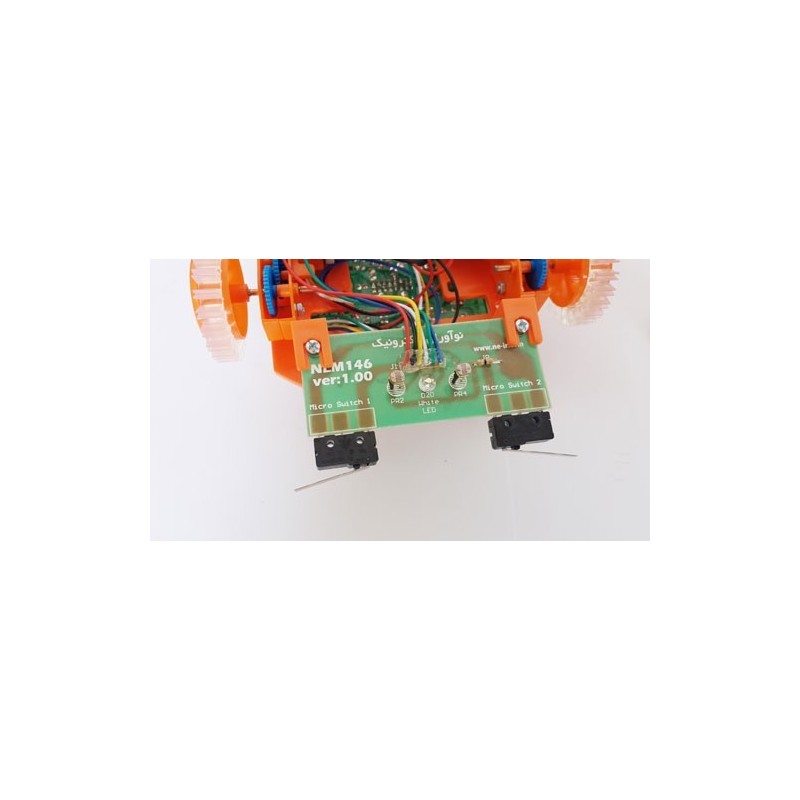

- دو سنسور فتوسل و دو عدد میکرو سوئیچ

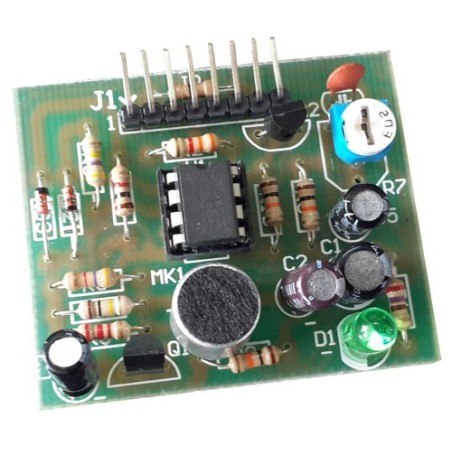

- مدار صوت سنج
- مدار حل ماز (خانه های تو در تو)
- نمایش جهت گردش با شش عدد نمایشگر LED
- تعقیب خطوط سیاه و سفید
- قابلیت حرکت داخل کانال
- تنظیم سرعت توسط پتانسیومتر
- پتانسیومتر به منظور تنظیم حساسیت سنسورهای ربات
- مدار رگولاتور جهت حفاظت از مدار
- کنترل موتورها با استفاده از روش PWM
- استفاده از کانکتور های سیم دار آماده به منظور سهولت در کار
- دارای دو عدد موتور DC
- دارای گیربکس به منظور افزایش قدرت ربات
- قاب با طراحی بسیار زیبا از جنس ABS (مقاوم در برابر شکستن)
کلیپ های کارکرد ربات
در صورت عدم نمایش ویدیو زیر، باید نرم افزار Adobe Flash Player را بر روی سیستم خود نصب نمایید.
این نرم افزار از مسیر زیر هم قابل دسترسی می باشد :
https://p30download.ir/fa/entry/227
https://p30download.ir/fa/entry/227
بخش مسیریاب
بخش تعقیب صدا
بخش آتش یاب
بخش تعقیب صدا
بخش آتش یاب
مشخصات فیزیکی محصول
ابعاد برد اصلی : طول 8 سانتی متر * عرض 8.5 سانتی متر
ابعاد برد سنسور : طول 8 سانتی متر * عرض 3.5 سانتی متر
جنس برد : فایبر گلاس
جنس قاب ربات : ABS (مقاوم در برابر شکستن)
نوع موتورها : موتور DC به همراه گیربکس
محتویات CD محصول
User Manual
Robot Clip
Codevision AVR Compiler
Bascom AVR Compiler
Datasheets
Electronic Softwares
Utilities programs
autorun.exe

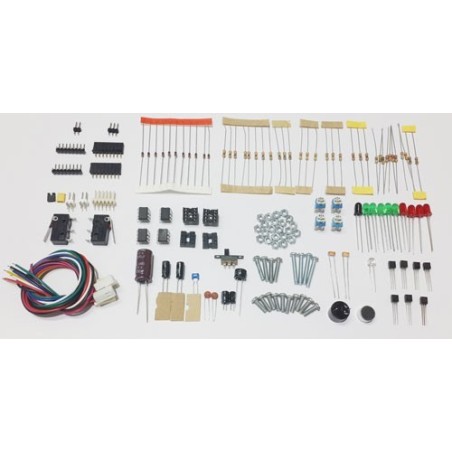

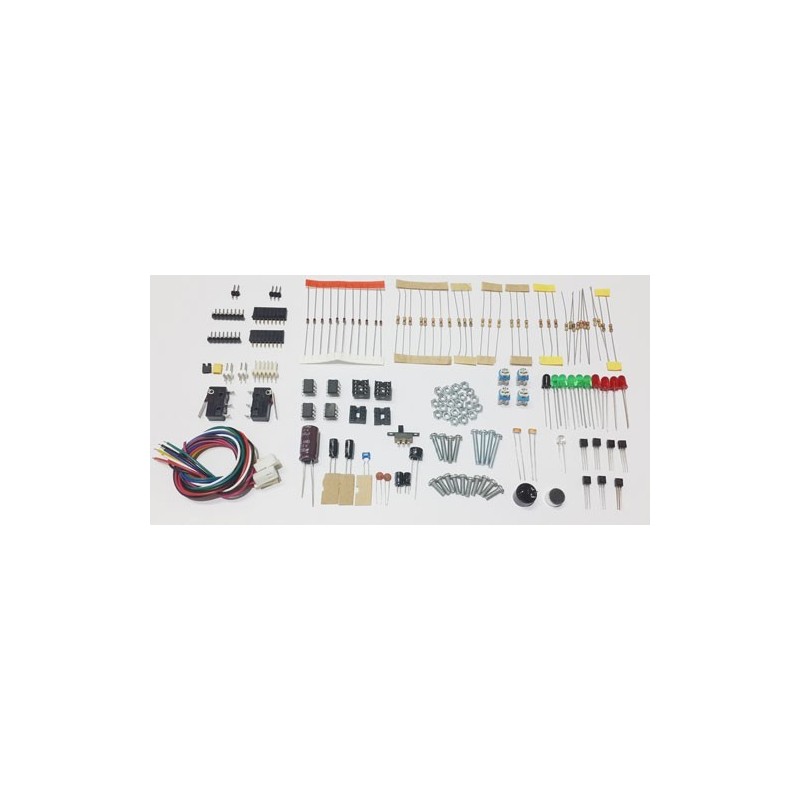

محتویات جعبه محصول

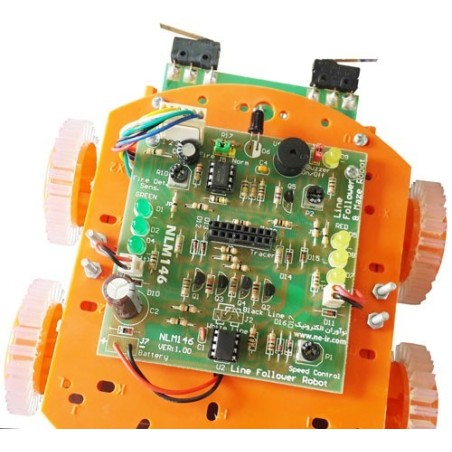

- چهار عدد برد مدار چاپی (PCB) شامل برد اصلی و برد سنسور و برد آی سی و برد میکروفون
- تمامی قطعات الکترونیکی مورد نیاز (خارن، مفاومت، ترانزیستور، دیود، آی سی، کانکتور و ...)
- پیچ و مهره فلزی جهت اتصال قطعات بدنه ربات به یکدیگر
- دو عدد موتور DC

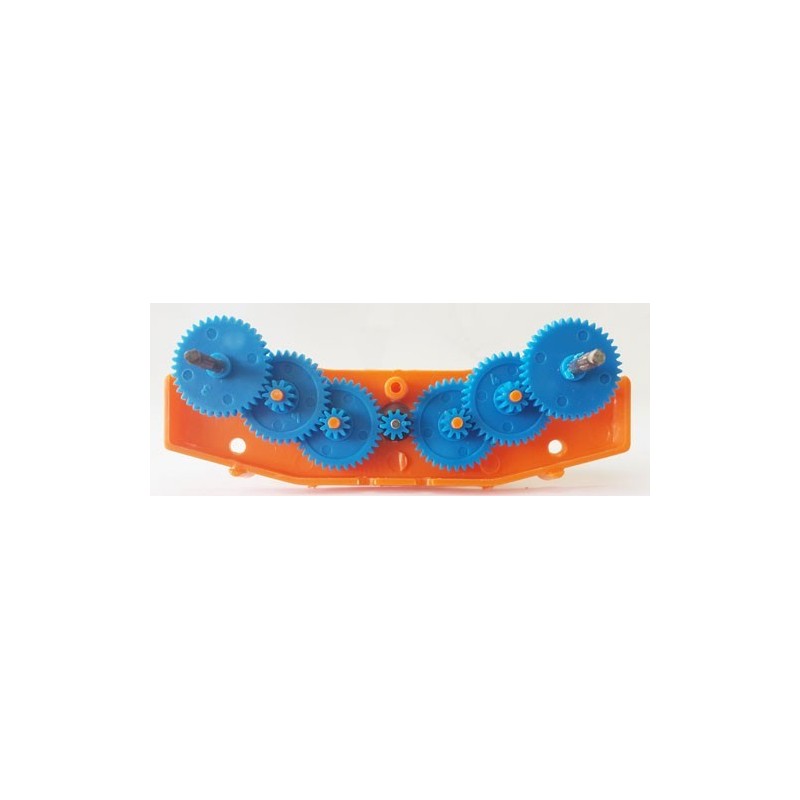

- دو عدد گیربکس
- چهار عدد چرخ
- یک عدد جا باتری 4 تایی (باتری داخل محصول نمی باشد)
- قاب ربات شامل 13 قطعه پلاستیکی از جنس ABS (مقاوم در برابر شکستن)
- سی دی نرم افزارها و تصاویر آموزشی به همراه فایل راهنمای محصول (PDF)
پشتیبانی و خدمات پس از فروش
به منظور دانلود دفترچه راهنما، درایورهای محصول و نرم افزارهای مرتبط می توانید به خط پشتیبانی در برنامه تلگرام پیام دهید :
0919-9653184
بالای صفحه
| برند | مرجع |
|---|---|
|
146 |
| جدول اطلاعات | مقادیر |
|---|---|
| کاربرد | رباتیک |
| مدل یا خانواده پردازنده | آنالوگ |
| تعداد مدل های کاری | چهار |
| مدل های کاری | تعقیب خط-تشخیص مانع-آتش نشان-تعقیب صدا |
| تعداد و نوع سنسورها | شش سنسور :فتوسل ، میکروفون خازنی، گیرنده IR ، میکروسوییچ |
| نوع ارتباط با کامپیوتر | ندارد |
| نمایشگر/نمایشگرها | نه عدد لامپ LED |
| نوع موتور | موتور DC با گیربکس پلاستیکی |
| نوع خروجی ها | ترانزیستوری |
| منبع تغذیه | چهار عدد باطری قلمی AA |
| قاب | از نوع پلاستیکی |
| بسته بندی | کارتن مقوایی |
